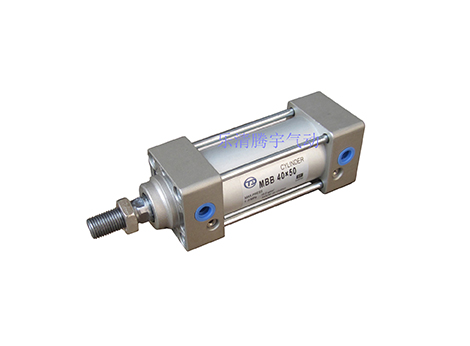

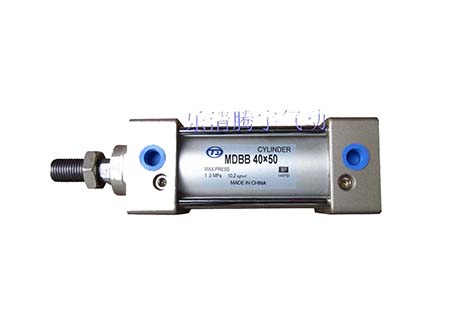

  • 产品名称：MB系列标准气缸
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

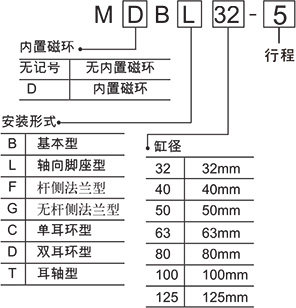

型号表示方法

规格

内径mm 32 40 50 63 80 100 125
动作方式 双动型
工作介质 空气（经40um滤网过滤）
最高使用压力 1.0MPa
最低使用压力 0.05MPa
环境和流体温度 无磁性开关：-10~+70℃，带磁性开关：-10~+60℃
使用速度范围 mm/s 50~1000 50~700
行程公差范围 0~250 251~1000 1001~1500
缓冲形式 两侧气缓冲
缓冲行程 mm 27 30 30 40
接管口径 1/8 1/4 3/8 1/2

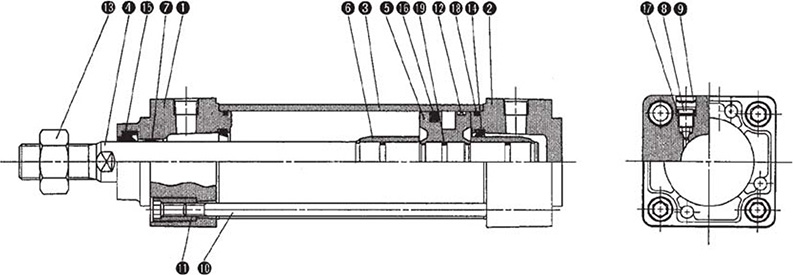

内部结构及主要零件材质


序号 名称 材质
1 杆盖 压铸铝
2 端盖 压铸铝
3 缸筒 铝合金
4 活塞杆 碳钢
5 活塞 铝合金
6 缓冲套 黄铜
7 导向套 铸铅青铜
8 缓冲阀 钢
9 保持圈 钢
10 拉杆 碳钢
11 拉杆螺母 碳钢
12 耐磨环 树脂
13 活塞螺母 碳钢
17 缓冲阀密封圈 NBR
19 活塞静密封圈 NBR

编号 名称 材料 零件号
32 40 50 63 80 100
14 缓冲密封圈 NBR MC-16 MC-20 MC-25 MC-25 MC-30 MC-35
15 活塞杆密封圈 PDU-12LZ PDU-16Z PDU-20Z PDU-20Z PDU-25Z PDU-30Z
16 活塞密封圈 PPD-32 PPD-40 PPD-50 PPD-63 PPD-80 PPD-100
18 缸筒静密封圈 MB-32-16-C1247 MB-40-16-C1248 MB-50-16-C1249 MB-63-16-C1250 MB-80-16-C1251 MB-100-16-C1252
密封圈组件型号 MB32-PS MB40-PS MB50-PS MB63-PS MB80-PS MB100-PS

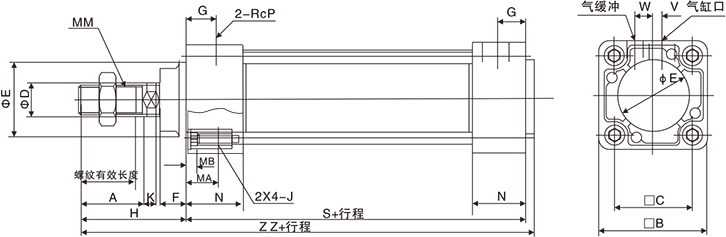

外部规格


缸径 行程范围 行程范围
长度		 A B C D E F G MA MB J K MN N P S V W H Z
32 ~500 19.5 22 46 32.5 12 30 13 13 16 4 M6x1.0 6 M10x1.25 27 1/8 84 4 6.5 47 135
40 ~500 27 30 52 38 16 35 13 14 16 4 M6x1.0 6 M14x1.5 27 1/4 84 4 9 51 139
50 ~600 32 35 65 46.5 20 40 14 15.5 16 5 M8x1.25 7 M18x1.5 31.5 1/4 94 5 10.5 58 156
63 ~600 32 35 75 565 20 45 14 16.5 16 5 M8x1.25 7 M18x1.5 31.5 3/8 94 9 12 58 156
80 ~800 37 40 95 72 25 45 20 19 16 5 M10x1.5 10 M22x1.5 38 3/8 114 15 14 72 190
100 ~800 37 40 114 89 30 55 20 19 16 5 M10x1.5 10 M26x1.5 38 1/2 114 17 15 72 190
125 ~1000 50 54 136 110 32 60 27 19 20 6 M12x1.75 13 M27x2.0 38 1/2 120 17 15 97 223
