  • 产品名称:SDA超薄气缸
  • 服务热线:0577-57123111
  • EMAIL:273620184@qq.com
  • Q Q:
PDF文档下载

产品特性

* 执行企业标准。
* 缸体与后盖,活塞与活塞杆采用铆合结构,紧凑可靠。
* 缸体内径滚压处理后再作硬质氧化处理,耐磨耐久性好。
* 活塞密封采用异型双向密封结构,尺寸紧凑,有储油功能。
* 紧凑型结构,能有效节省安装空间。
* 缸体周围才有磁感应开关槽,安装感应开关方便。
* 多种规格的气缸形式可供选择。

规格

内径mm 12 16 20 25 32 40 50 63 80 100
动作方式 复动型
单动压出型、单动引入型 -
工作介质 空气(经40um滤网过滤)
使用压
力范围
复动型 0.1~1.0MPa(14~145Psi)
单动型 0.2~1.0MPa(28~145Psi)
保证耐压力 1.5MPa(215Psi)
工作温度 ℃ -20~80
使用速度范围 mm/s 复动型:30~500 单动型:50~500
行程公差范围
缓冲形式 防撞垫
接管口径 M5x0.8 PT1/8 PT1/4 PT3/8

行程

内径(mm) 标准行程(mm) 最大行程 容许行程
12
16
复动 附磁 5 10 15 20 25 30 35 40 45 50 55 65 70
不附磁 5 10 15 20 25 30 35 40 45 50 55 60 65 65 80
单动 5 10 15 20 25 30 30 -
20 复动 附磁 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75
80 85 90
100 130
不附磁 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75
80 85 90 95 100
100 130
单动 5 10 15 20 25 30 30 -
25
32
40
50
63
复动 附磁 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75
80 85 90 95 100 110 120
130 150
不附磁 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75
80 85 90 95 100 110 120 130
130 150
单动 5 10 15 20 25 30 30 -
80
100
复动 附磁 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75
80 85 90 95 100 110 120
130 150
不附磁 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75
80 85 90 95 100 110 120 130
130 150

内部结构及主要零件材质


序号 名称 材质
1 后盖 无(Φ12/16)/铝合金(其它)
2 防撞垫(环) NBR
3 活塞 黄铜(Φ12/16)/铝合金(其它)
4 活塞 O令 NBR
5 活塞杆 S45C镀硬铬研磨棒
6 本体 铝合金
7 前盖 黄铜(Φ12/16)/铝合金(其它)
8 O 型环 NBR
9 C 型扣环 弹簧钢
10 前盖 O令 NBR
11 六角螺帽 碳钢
12 衬套 无(Φ12~40)/耐磨材料(其它)

订购码

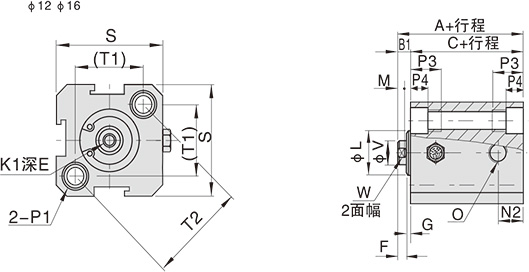

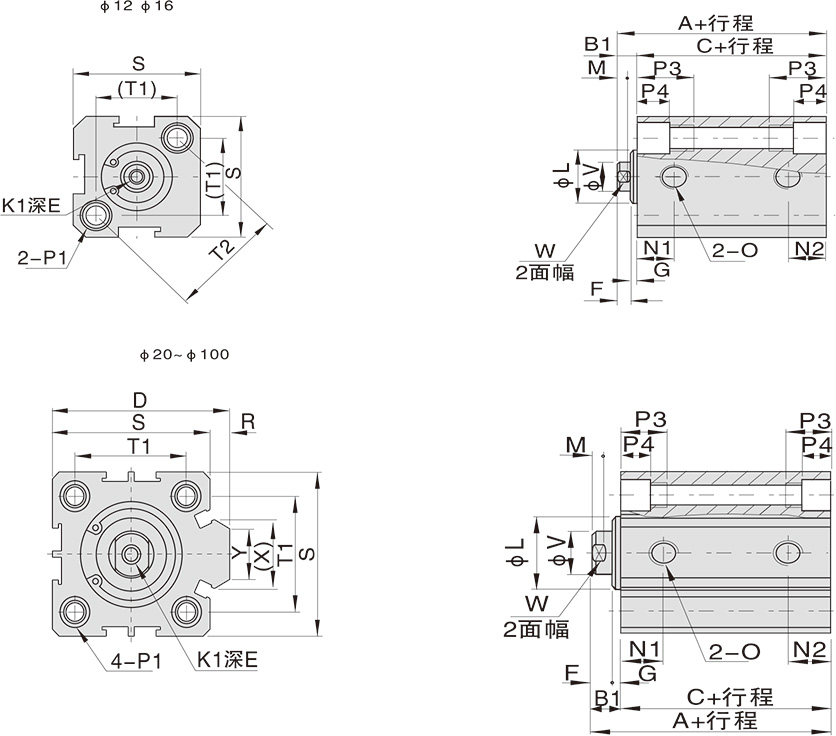

外部规格


型式 标准型 附磁型 B1 D E F G K1 L M N1 N2
内径 A C A C S=5 S﹥5 S=5 S﹥5
12 22 17 32 27 5 - 6 4 1 M3x0.5 10.2 3 7.5 5
16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3x0.5 11 3 8 5.5
20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4x0.7 13 3 9 5.5
25 27 21 37 31 6 42 10 4 2 M5x0.8 17 3 9.2 5.5
32 31.5 24.5 41.5 34.5 7 50 12 4 2.4 M6x1 22 3 9 6.5 9
40 33 26 43 36 7 58.5 12 4 3 M8x1.25 28 3 9.5 7.5
50 37 28 47 38 9 71.5 15 5 4 M10x1.5 38 3 8 10.5 8 10.5
63 41 32 51 42 9 84.5 15 5 4 M10x1.5 40 3 9.5 12 9.5 11
80 52 41 62 51 11 104 20 6 5 M14x1.5 45 4 11.5 14.5 11.5 14.5
100 63 51 73 61 12 124 20 7 5 M18x1.5 55 4 16 20.5 16 20.5


内径 O P1 P3 P4 R S T1 T2 V W X Y
12 M5x0.8 双边:Φ6.5 牙:M5x0.8 通孔:Φ4.2 12 4.5 - 25 16.3 23 6 5 - -
16 M5x0.8 双边:Φ6.5 牙:M5x0.8 通孔:Φ4.2 12 4.5 - 29 19.8 28 6 5 - -
20 M5x0.8 双边:Φ6.5 牙:M5x0.8 通孔:Φ4.2 14 4.5 5 34 24 - 8 6 11.3 10
25 M5x0.8 双边:Φ8.2 牙:M6x1.0 通孔:Φ4.6 15 5.5 5 40 28 - 10 8 12 10
32 PT1/8 双边:Φ8.2 牙:M6x1.0 通孔:Φ4.6 16 5.5 + 44 34 - 12 10 18.3 15
40 PT1/8 双边:Φ10 牙:M8x1.25 通孔:Φ6.5 20 8.5 6.5 52 40 - 16 14 21.3 16
50 PT1/4 双边:Φ11 牙:M8x1.25 通孔:Φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
63 PT1/4 双边:Φ11 牙:M8x1.25 通孔:Φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20
80 PT3/8 双边:Φ14 牙:M12x1.75 通孔:Φ9.2 25 10.5 10 94 74 - 25 22 36 26
100 PT3/8 双边:Φ17.5 牙:M14x2 通孔:Φ11.3 30 13 10 114 90 - 32 27 35 26


型式 标准型 附磁型
内径 A C A C
行程 ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
12 32 42 27 37 42 52 37 47
16 34 44 28.5 38.5 44 54 38.5 48.5
20 35 45 29.5 39.5 45 55 39.5 49.5
25 37 47 31 41 47 57 41 51
32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5
40 43 53 36 46 53 63 46 56
50 47 57 38 48 57 67 48 58
63 51 61 42 52 61 71 52 62


内径 B1 D E F G K1 L M N1 N2
12 5 - 6 4 1 M3x0.5 10.2 3 7.5 5
16 5.5 - 6 4 1.5 M3x0.5 11 3 8 5.5
20 5.5 36 8 4 1.5 M4x0.7 13 3 9 5.5
25 6 42 10 4 2 M5x0.8 17 3 9.2 5.5
32 7 50 12 4 2.4 M6x1 22 3 9 9
40 7 58.5 12 4 3 M8x1.25 28 3 9.5 7.5
50 9 71.5 15 5 4 M10x1.5 38 3 10.5 10.5
63 9 84.5 15 5 4 M10x1.5 40 3 12 11


内径 O P1 P3 P4 R S T1 T2 V W X Y
12 M5x0.8 双边:Φ6.5 牙:M5x0.8 通孔:Φ4.2 12 4.5 - 25 16.3 23 6 5 - -
16 M5x0.8 双边:Φ6.5 牙:M5x0.8 通孔:Φ4.2 12 4.5 - 29 19.8 28 6 5 - -
20 M5x0.8 双边:Φ6.5 牙:M5x0.8 通孔:Φ4.2 14 4.5 5 34 24 - 8 6 11.3 10
25 M5x0.8 双边:Φ8.2 牙:M6x1.0 通孔:Φ4.6 15 5.5 5 40 28 - 10 8 12 10
32 PT1/8 双边:Φ8.2 牙:M6x1.0 通孔:Φ4.6 16 5.5 + 44 34 - 12 10 18.3 15
40 PT1/8 双边:Φ10 牙:M8x1.25 通孔:Φ6.5 20 8.5 6.5 52 40 - 16 14 21.3 16
50 PT1/4 双边:Φ11 牙:M8x1.25 通孔:Φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
63 PT1/4 双边:Φ11 牙:M8x1.25 通孔:Φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20

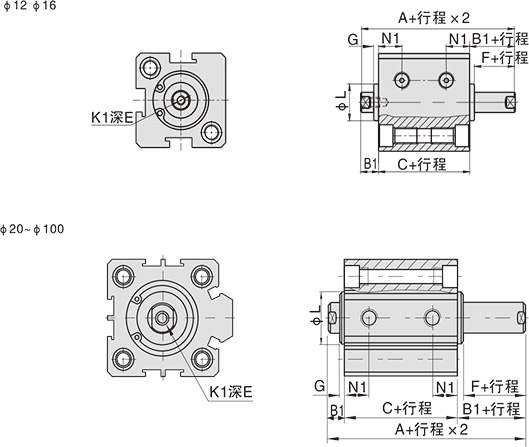

内径 B2 E F G H I J K2 L M V W
其它 SDAD/SDAJ
12 17 16 4 1 10 8 4 M5x0.8 10.2 3 6 5
16 17.5 16 4 1.5 10 8 4 M5x0.8 11 3 6 5
20 20.5 19 4 1.5 13 10 5 M6x1.0 13 3 8 6
25 23 21 4 2 15 12 6 M8x1.25 17 3 10 8
32 25 22 44 2.4 3 15 17 6 M10x1.25 22 3 12 10
40 35 32 4 3 25 19 8 M14x1.5 28 3 16 14
50 37 33 5 4 25 27 11 M18x1.5 38 3 20 17
63 37 33 5 4 25 27 11 M18x1.5 40 3 20 17
80 44 39 6 5 30 32 13 M22x1.5 45 4 25 22
100 50 45 7 5 35 36 13 M26x1.5 55 4 32 27



型式 标准型 附磁型 B1 O G J1 E
内径 A C A C S≤10 S﹥10
12 40 17 50 27 5 - 6 4 6
16 42.5 18.5 52.5 28.5 5.5 - 6 4 6
20 47.5 19.5 57.5 29.5 5.5 36 8 4 8(s=5 6.5)
25 54 21 64 31 6 42 10 4 10(s=5 7)
32 61.5 24.5 71.5 34.5 7 50 12 4 8 12
40 64 26 74 36 7 58.5 12 4 8 12
50 70 28 80 38 9 71.5 15 5 8 15
63 74 32 84 42 9 84.5 15 5 10 15
80 92.5 41 102.5 51 11 104 20 6 13 20
100 110.5 51 120.5 61 12 124 20 7 18 20


型式 标准型 附磁型 B1 F G K1 L E N1 K3
内径 A C A C S≤10 S﹥10 S=5 S﹥5
12 27 17 37 27 5 4 1 M3x0.5 10.2 6 5.5 6.3 M5x0.8
16 29.5 18.5 39.5 28.5 5.5 4 1.5 M3x0.5 11 6 6.5 7.3 M5x0.8
20 30.5 19.5 40.5 29.5 5.5 4 1.5 M4x0.7 15 8(s=5 6.5) 7.5 M6x1.0
25 33 21 43 31 6 4 2 M5x0.8 17 10(s=5 7) 8 M8x1.25
32 38.5 24.5 48.5 34.5 7 4 3 M6x1.0 22 8 12 8 9 M10x1.25
40 40 26 50 36 7 4 3 M8x1.25 28 8 12 8 10 M12x1.25
50 46 28 56 38 9 5 4 M10x1.5 38 8 15 8 10.5 M16x1.5
63 50 32 60 42 9 5 4 M10x1.5 40 10 15 9.5 11.8 M16x1.5
80 63 41 73 51 11 6 5 M14x1.5 45 13 20 11.5 14.5 M20x1.5
100 75 51 85 61 12 7 5 M18x1.5 55 18 20 16 20.5 M27x2.0
