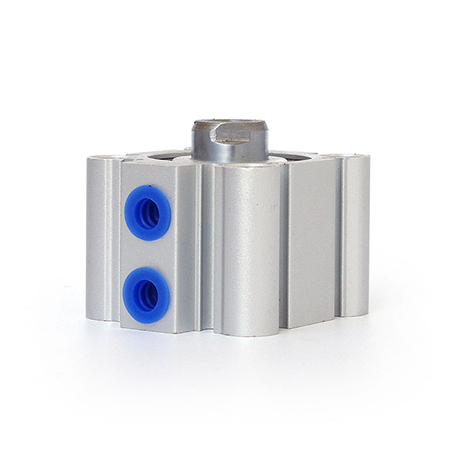

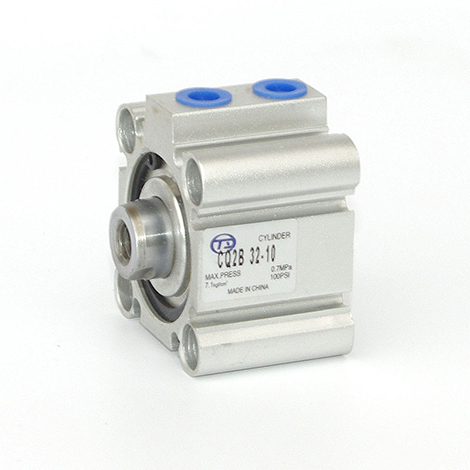

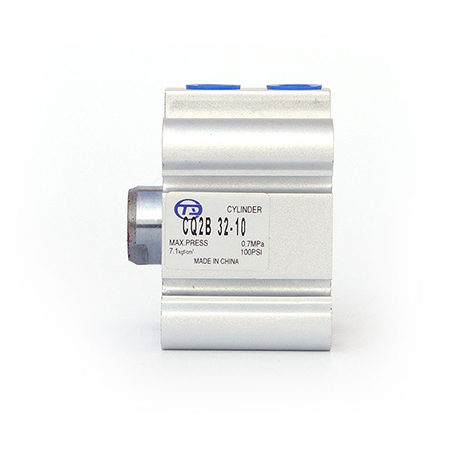

  • 产品名称：CQ2薄型气缸
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

规格

内径mm 12 16 20 25 32 40 50 63 80 100
动作方式 双作用，单作用：弹簧压回/弹簧压出
工作介质 空气（经40um滤网过滤）
最低使用压力 单作用 0.25 0.18 0.17 0.15 0.13 -
双作用 0.7 0.05
最高使用压力 1.0MPa
环境和流体温度 无磁性开关:-10~70℃，带磁性开关-10~60℃
杆端螺纹 内螺纹(标准)，外螺纹(任选)
缓冲 无
活塞运动速度 50~500mm/s
行程公差
给油 不需要
安装形式 通孔(标准)、两端螺纹(任选)
接管口径 M5x0.8 1/8 1/4 3/8

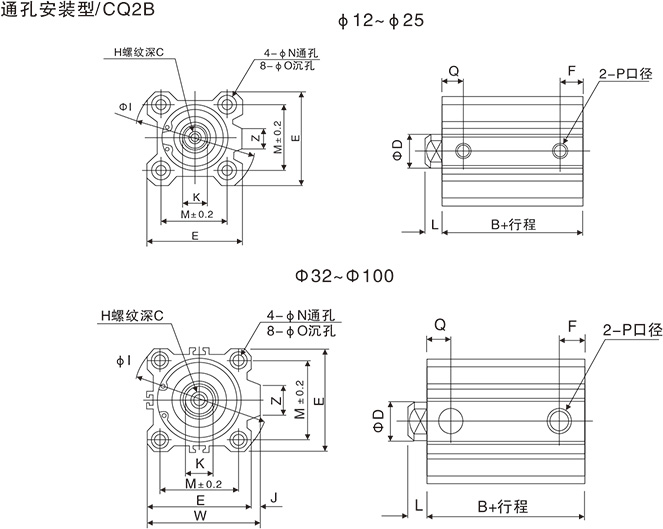

双作用气缸尺寸表

内径(mm) 行程范围(mm) B ΦD E F H C ΦI J K L M ΦN ΦO
12 5~30 17 6 25 5 M3x0.5 6 32 - 5 3.5 15.5 3.5 6.5深3.5
16 5~30 18.5 8 29 5.5 M4x0.7 8 38 - 6 3.5 20 3.5 6.5深3.5
20 5~50 19.5 10 36 5.5 M5x0.8 7 47 - 8 4.5 25.5 5.5 9深7
25 5~50 22.5 12 40 5.5 M6x1.0 12 52 - 10 5 28 5.5 9深7
32 5 23 16 45 5.5 M8x1.25 13 60 4.5 14 7 34 5.5 9深7
10~50 7.5
40 5~50 29.5 16 52 8 M8x1.25 13 69 5 14 7 40 5.5 9深7
50 10~50 30.5 20 64 10.5 M10x1.5 15 86 7 17 8 50 6.6 11深8
63 10~50 36 20 77 10.5 M10x1.5 15 103 7 17 8 60 9 14深10.5
80 10~50 43.5 25 98 12.5 M16x2.0 21 132 6 22 10 77 11 17深13.5
100 10~50 53 30 117 13 M20x2.5 27 156 6.5 27 12 94 11 17深13.5

长行程

型号 行程(mm) B F P Q
32 75,100 33 7.5 1/8 10.5
40 75,100 39.5 8 1/8 11
50 75,100 40.5 10.5 1/4 10.5
63 75,100 46 10.5 1/4 15
80 75,100 53.5 12.5 3/8 16
100 75,100 63 13 3/8 23
注1：标准行程是每5mm相隔。
注2：行程由55mm至100mm之间的中间行程(55,60,65,70,85,90,95)，加5,10,15或20mm厚的垫板。
注3：除非有特别指明，通孔型气缸尺寸和两端螺孔气缸尺寸是一样。

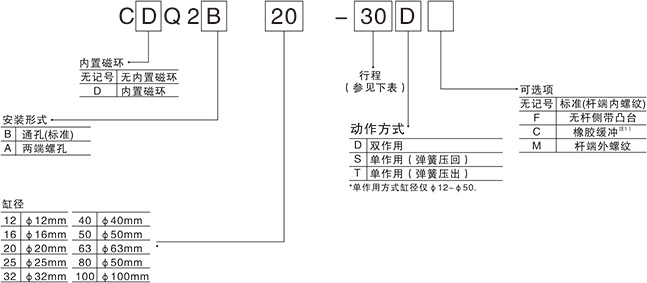

订购码

单作用气缸尺寸表

型号 B φD E F H C φI J K L M φN φO P Q W Z
5st 10st 20st 5st 10st 5st 10st 20st 5st 10st
12 22 27 - 6 25 5 5 M3x0.5 6 32 - 5 3.5 15.5 3.5 6.5深3.5 M5x0.8 - 7.5 7.5 - -
16 23.5 28.5 - 8 29 5.5 5.5 M4x0.7 8 38 - 6 3.5 20 3.5 6.5深3.5 M5x0.8 - 8 8 - 10
20 24.5 29.5 - 10 36 5.5 5.5 M5x0.8 7 47 - 8 4.5 25.5 5.5 9深7 M5x0.8 - 9 9 - 10
25 27.5 32.5 - 12 40 5.5 5.5 M6x1.0 12 52 - 10 5 28 5.5 9深7 M5x0.8 - 11 11 - 10
32 28 33 - 16 45 5.5 5.5 M8x1.25 13 60 4.5 14 7 34 5.5 9深7 M5x0.8 1/8 - 11.5 10.5 49.5 18
40 34.5 39.5 - 16 52 8 8 M8x1.25 13 69 5 14 7 40 5.5 9深7 1/8 - 11 11 57 18
50 - 40.5 50.5 20 64 10.5 10.5 M10x1.5 15 86 7 17 8 50 6.6 11深8 - 1/4 10.5 10.5 71 22

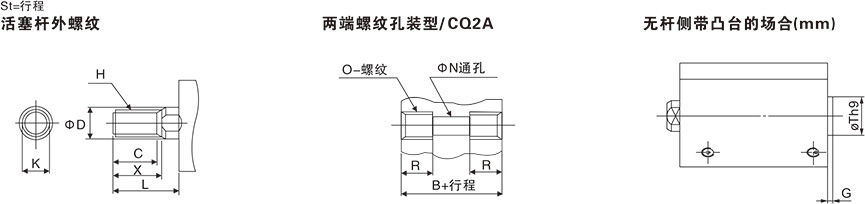

缸径 C X φD H L K O R G Th9
12 9 10.5 6 M5x0.8 14 5 M4x0.7 7 1.5 15
16 10 12 8 M6x1.0 15.5 6 M4x0.7 7 1.5 20
20 12 14 10 M8x1.25 18.5 8 M6x1.0 10 2 13
25 15 17.5 12 M10x1.25 22.5 10 M6x1.0 10 2 15
32 20.5 23.5 16 M14x1.5 28.5 14 M6x1.0 10 - -
40 20.5 23.5 16 M14x1.5 28.5 14 M6x1.0 10 - -
50 26 28.5 20 M18x1.5 33.5 17 M8x1.25 14 - -
63 26 28.5 20 M18x1.5 33.5 17 M10x1.5 18 - -
80 32.5 35.5 25 M22x1.5 43.5 22 M12x1.75 22 - -
100 32.5 35.5 30 M26x1.5 43.5 27 M12x1.75 22 - -
