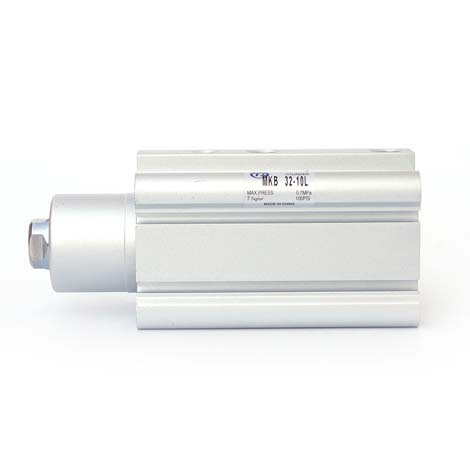

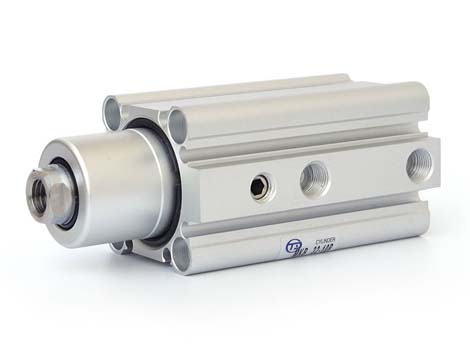

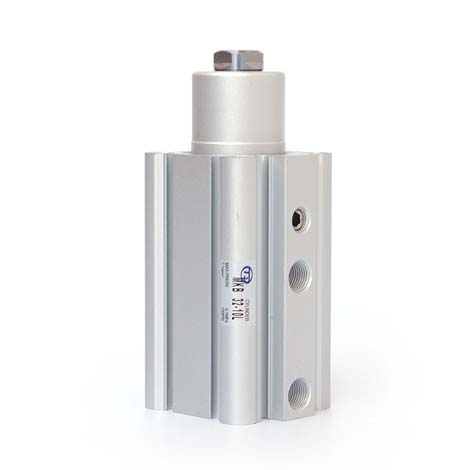

  • 产品名称：MK回转夹紧气缸
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

产品特性

＊ 除标准型外，还有高负载型MK2系列（缸径Φ20~Φ63），在同样缸径下，可承载更大转动惯量。

规格

缸径mm 12 16 20 25 32 40 50 63
使用流体 空气
动作方式 双作用
最高使用压力 1MPa
最低使用压力 0.1MPa
环境和流体温度 带磁性开关：-10~60℃ 无磁性开关：-10~70℃
活塞速度 50~200mm/s
缓冲 橡胶缓冲
行程允差mm -0.4~+0.6
给油 不需要
回转角度 90° ±10°
回转方向 左·右
回转行程mm 7.5 9.5 15 19
加紧行程mm 10·20 20·50
允许弯矩N▢m 1 3.8 7 13 27 47 107 182
加紧力N 40 7.5 100 185 300 525 825 1400
活塞杆不会转精度 ±1.4° ±1.2° ±0.9° ±0.7°
接管口径 M5x0.8

Rc1/8

 Rc1/4

外部尺寸图

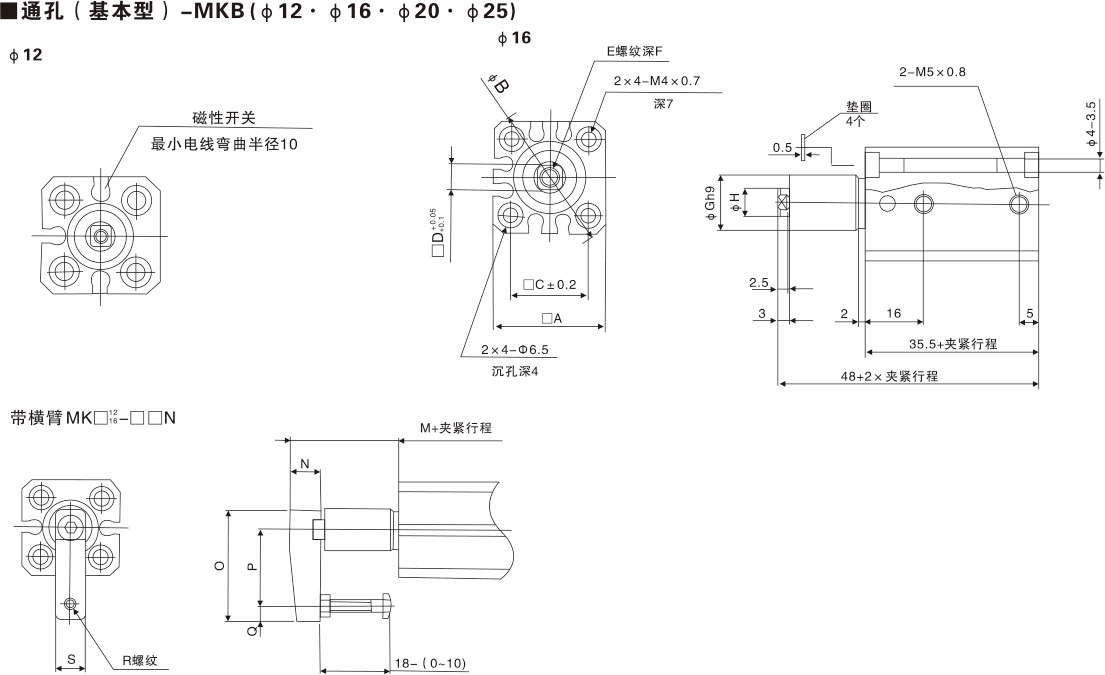

基本型
型号 A B C D E F Gh9 H
MKB12 25 32 15.5 5 M3x0.5 5.5 11 6
MKB16 29 38 20 7 M5x0.8 6.5 14 8
带横臂
型号 M N O P Q R S
MKB12-▢▢N 18.5 8 29 20 4 M3x0.5 8
MKB16-▢▢N 21.5 11 36 25 5 M4x0.7 11



型号 A B C E F K L Gh9 Q R S U
MKB20 36 46.8 36 48 24.5 13.5±0.15 7.5±0.15 20 72.5 62 31 4
MKB25 40 52 40 53.8 27.5 16±0.15 8±0.15 23 73.5 63 32 5
注1：以上尺寸是根据J-D-A73L磁性开关。
注2：当活塞杆是完全伸出，要把加紧行程及回转行程加在适当尺寸上。

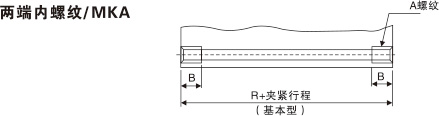

型号 A B
MKA32 M6x1.0 10
MKA40 M6x1.0 10
MKA50 M8x1.25 14
MKA63 M10x1.5 18

型号 A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
MKB32 45 60 34 14 54 31.5 5.5 9深7 M10x1.5 12 20 7 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 6.5
MKB40 52 69 40 14 61 35 5.5 9深7 M10x1.5 12 24 7 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 6.5
MKB50 64 86 50 17 73 41 6.6 11深8 M12x1.75 15 30 8 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 7.5
MKB63 77 103 60 17 86 47.5 9 14深10.5 M12x1.75 15 35 9 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 7.5


缸端法兰

零件号 适合缸径 A B C D E F G
MK-F020 20 8 60 39 25.5 48 6.6 M6x1.0
MK-F025 25 8 64 42 28 52 6.6 M6x1.0
MK-F032 32 8 65 48 34 56 5.5 M6x1.0
MK-F040 40 8 72 54 40 62 5.5 M6x1.0
MK-F050 50 9 89 67 50 76 6.6 M8x1.25
MK-F063 63 9 108 80 60 92 9 M10x1.5
注：法兰安装时，一定要选购无杆侧缸盖安装型J-MK▢▢-▢▢F。


型号 Ah9 型号 A B C D F G H I 型号 A B C D E F G
MK▢20-▢▢F 13 MK▢20-▢▢N 14 51 16 35 22 22 M6x1 7 MK▢20-▢▢M 4 10 42.5 34 17 8.5 5.2
MK▢25-▢▢F 15 MK▢25-▢▢N 14 51 16 35 22 22 M6x1 7 MK▢25-▢▢M 4 10 42.5 34 17 8.5 5.2
MK▢32-▢▢F 21 MK▢32-▢▢N 18 67 20 45 35.5 25 M8x1.25 10 MK▢32-▢▢M 6 14 53.5 36 18 9 6.2
MK▢40-▢▢F 28 MK▢40-▢▢N 18 67 20 45 43 25 M8x1.25 10 MK▢40-▢▢M 6 14 61 36 18 9 6.2
MK▢50-▢▢F 35 MK▢50-▢▢N 22 88 22 65 53 40 M10x1.5 10 MK▢50-▢▢M 8 18 77 46 23 11.5 8.2
MK▢60-▢▢F 35 MK▢60-▢▢N 22 88 22 65 52.5 40 M10x1.5 10 MK▢60-▢▢M 8 18 76.5 46 23 11.5 8.2
