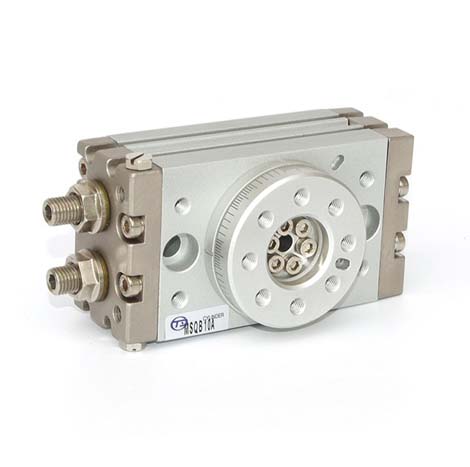

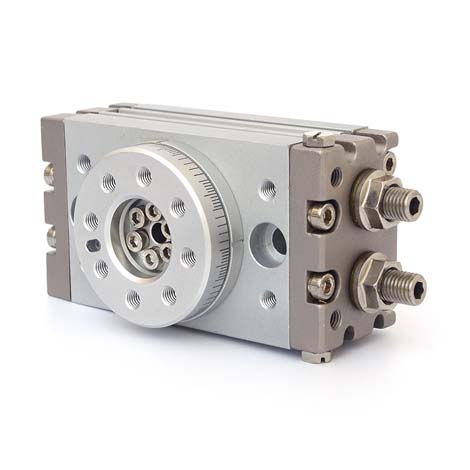

  • 产品名称：MSQB摆动气缸
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

产品特性

＊ 高精度型使用高精度滚珠轴承，故垂直及水平位置精度提高到±0.01mm。
＊ 回转台型，工作安装方便。
＊ 滚动轴承设计，负载比CRQ系列大3至4倍。
＊ 摆动顺滑、准确。
＊ 中空轴可用于引入电线或气管。
＊ 标准带角度调整装置，调节角度范围大(0~190°)。
＊ 内置磁环，可安装磁性开关。

规格

缸径mm 10 20 30 50 70 100 200
动作方式 双作用
使用流体 空气
最高使用压力 带角度调整螺钉 1MPa
带液压缓冲器 0.6MPa
最低使用压力 0.1MPa(高精度型10为0.2MPa，20~50为0.1MPa)
环境和流体温度 -10~60℃（但未冻结）
缓冲 橡胶缓冲(标准)/液压缓冲器(可选)
允许动能 带角度调整螺钉 0.007J 0.025J 0.048J 0.081J 0.24J 0.32J 0.56J
带液压缓冲器 0.039J 0.116J 0.294J 1.1J 1.6J 2.9J
接管口径 M5x0.8 Rc1/8
角度调节范围 0~190°
最大摆动角度 190°
稳定摆动
时间范围		 带角度调整螺钉 0.2~1.0s/90° 0.2~1.5s/90° 0.2~2.0s/90° 0.2~2.5s/90°
带液压缓冲器 0.2~0.7s/90° 0.2~1.0s/90°
接管口径 φ15 φ18 φ21 φ25 φ28 φ32 φ40

外部尺寸图

型号 DA DB DC DD HA HB HD 每转1圈的调整角度*
MSQA10□ 46h8 45h8 20H8 15H8 10 18.5 52.5 约10.2°
MSQA20□ 61h8 60h8 28H8 17H8 15.5 26 63 约7.2°
MSQA30□ 67h8 65h8 32H8 22H8 16.5 27 67 约6.5°
MSQA50□ 77h8 75h8 35H8 26H8 17.5 30 76 约8.2°
*指角度调整螺钉或液压缓冲每转1圈的情况下。
注：最大的尺寸是在摆动角度的最大时（190°）
型号 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
MSQA10□ 60 27 15 2 M5x0.8 8 M5x0.8 6.8 11 6.5 3H9 3.5 32 92 15H9 5 9.5 8.6 17.7 47 34 4.5 3 13 8 4
MSQA20□ 76 34 20.5 2 M6x1 10 M6x1 8.6 14 8.5 4H9 4.5 43 117 17H9 9 12 10.6 25 54 37 6.5 2.5 17 10 6
MSQA30□ 84 37 2326.5 2 M6x1 10 M6x1 8.6 14 8.5 4H9 4.5 48 127 22H9 9 12 10.6 25 57 40 6.5 3 17 10 4.5
MSQA50□ 100 50
2 M8x1.25 12 M8x1.25 10.5 18 10.5 5H9 5.5 55 152 26H9 10 15.5 14 31.4 66 46 7.5 3 20 12 5



型号 AA BB CC DD EE FF GG HH II JJ KK LL MM NN OO PP QQ RR SS TT 液压缓冲器型号
MSQA10□ 46 45 20 M8x1.25 12 M8x1 50 45 20 12 4 27.8 15.5 34.5 9 13 M5x0.8 31.5 8.6 M8x1 RBA0805-X692
MSQA20□ 61 60 28 M10x1.5 15 M10x1 65 60 27.5 14 5 28.5 16 51 10 12 M5x0.8 34.7 10.6 M10x1 RBA1006-X692
MSQA30□ 67 65 32 M10x1.5 15 M10x1 70 65 29 14 5 32 18.5 50 11.5 14 1/8 34.7 10.6 M10x1 RBA1006-X692
MSQA50□ 77 75 35 M12x1.75 18 M14x1.5 80 75 38 19 6 37.5 22 63 14.5 15 1/8 51.7 14 M14x1.5 RBA1411-X692


订购码
