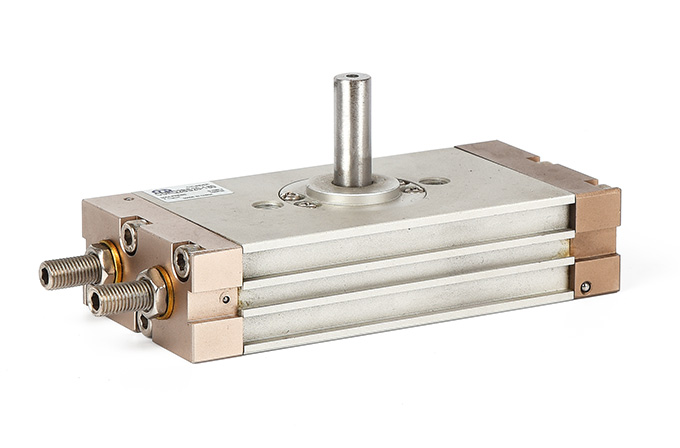

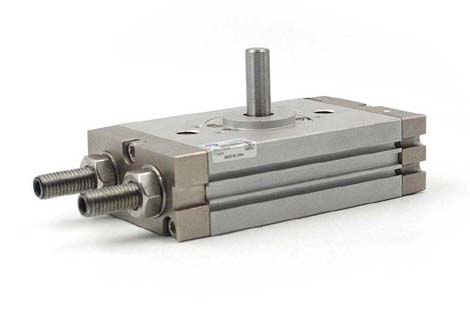

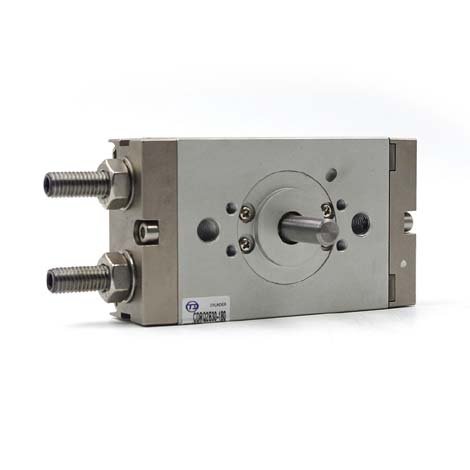

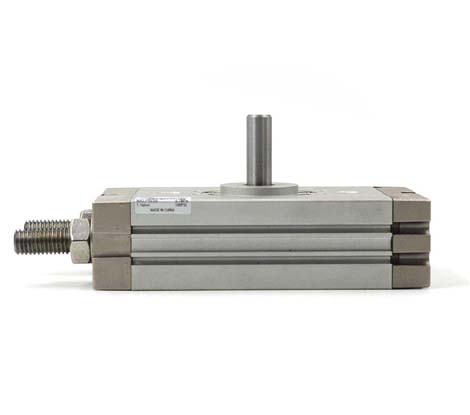

  • 产品名称:CRQ2B旋转气缸
  • 服务热线:0577-57123111
  • EMAIL:273620184@qq.com
  • Q Q:
PDF文档下载

产品特性

* 本摆动气缸与CRQ系列的主要区别是缸体本色为银白色,与洁净环境相匹配。
* 配管可以取一个方向。
* 采用双齿条,无齿痕。
* 本体可作为法兰使用。
* 本体上有定位孔,易于对中。
* 在同一面上可安装2个磁性开关。

规格

缸径mm 10 15 20 30 40
动作方式 双作用
使用流体 空气
使用压力范围 0.15~0.7MPa 0.1~1.0MPa
环境和流体温度 -10~60℃(但未冻结)
缓冲 垫缓冲 无、气缓冲
摆动角度 80°~100°,170°~190°
可调角度范围 0~190°
最大摆动角度 ±5°
输出力矩(N•m) 0.3 0.75 1.8 3.1 5.3
摆速可调范围s/90° 0.2~0.7 0.2~1.0
允许动能J 无缓冲 - - 0.025 0.048 0.081
垫缓冲 0.25x10-3 0.39x10-3 - - -
气缓冲 - - 0.12 0.25 0.4

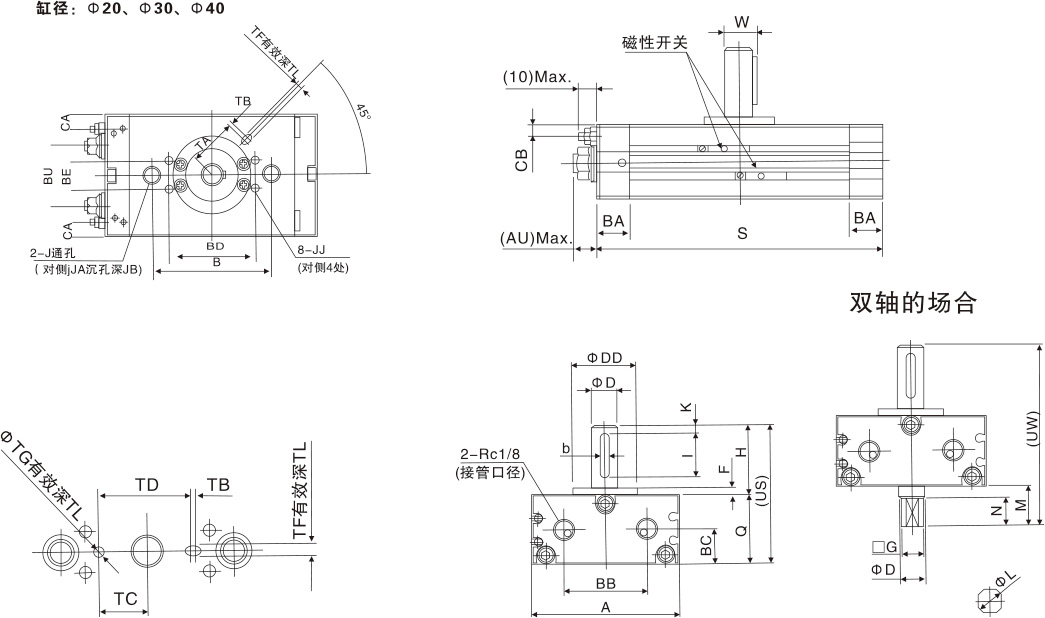

外部尺寸图

缸径 摆动角度 A AU B BA BB BC BD BU D(g6) DD(h9) H W Q S US UW ab M TA TC TD
10 90° 42 8.5 29 8.5 17 6.7 2.2 16.7 5 12 18 4.5 17 56 35 44 6 9 15.5 8 15.4
180° 69
15 90° 53 9.5 31 9 26.4 10.6 - 23.1 6 14 20 4.5 20 65 40 50 7 10 16 9 17.6
180° 82
缸径 摆动角度 A AU B BA BB BC BE BU CA CB D DD F H J JA JB
20 90°,180° 63 (11) 50 14 34 14.5 - - 30.4 4.7 10 25 2.5 30 M8x1.25 11 6.5
30 90°,180° 69 (11) 68 14 39 16.5 49 16 34.7 4.9 12 30 3 32 M10x1.5 14 8.5
40 90°,180° 78 (13) 76 16 47 18.5 55 16 40.4 5.2 15 32 3 36 M10x1.5 14 8.6



缸径 摆动角度 JJ K Q S W 键尺寸 US TA TB TC TD TF TG TL UW G M N L
b i
20 90° - 3 29 104 11.5 4 20 59 24.5 1 13.5 27 4 4 2.5 74 8 15 11 9.6
180° 130
30 90° M5x0.8深6 4 33 122 13.5 4 20 65 27 2 19 36 4 4 2.5 83 10 18 13 11.4
180° 153
40 90° M6x1深7 5 37 139 17 5 25 73 32.5 2 20 39.5 5 5 3.5 93 11 20 15 14
180° 177

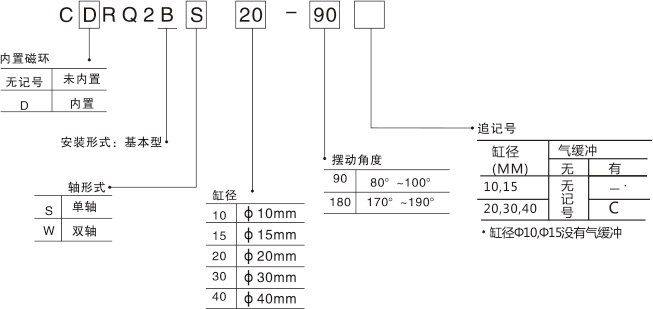

订购码
