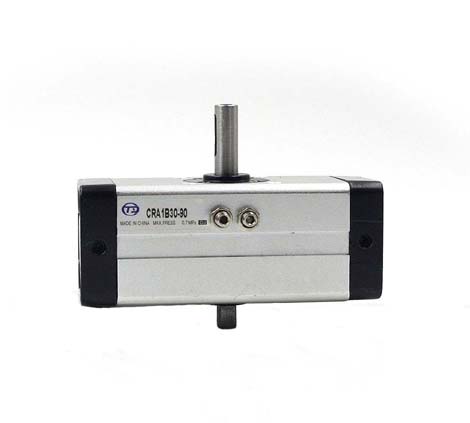

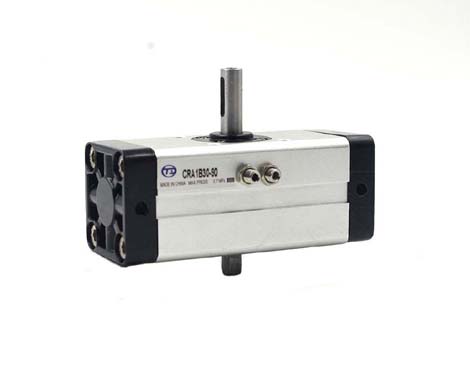

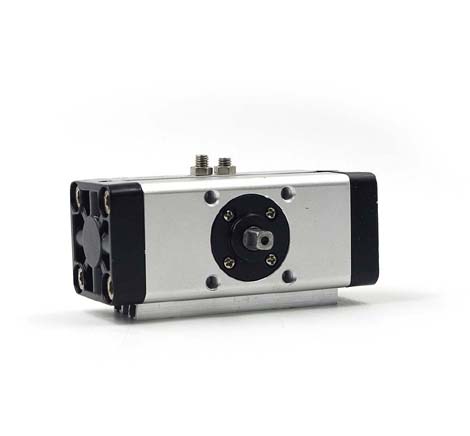

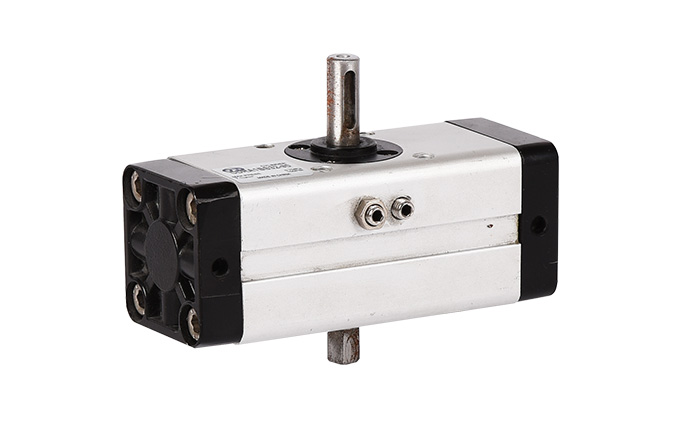

  • 产品名称：CRA1B旋转气缸
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

规格

缸径mm 30 50 63 80 100
动作方式 双作用
使用流体 空气
最高使用压力 1MPa
最低使用压力 0.1MPa(高精度型10为0.2MPa，20~50为0.1MPa)
环境和流体温度 -10~60℃（但未冻结）
齿隙 1°以内(φ30因内置限位器，加压时无齿隙)
接管口径 M5x0.8 1/8 1/8 1/4 3/8
摆动角度允差 0~4°
给油 不需要
允许动能J 无气缓冲 0.01 0.05 0.12 0.16 0.54
气缓冲 - 0.98 1.5 2.0 2.9
输出力矩 1.9 9.3 17 32 74
摆动时间范围 0.2~1 0.2~2 0.2~3 0.2~4 0.2~5

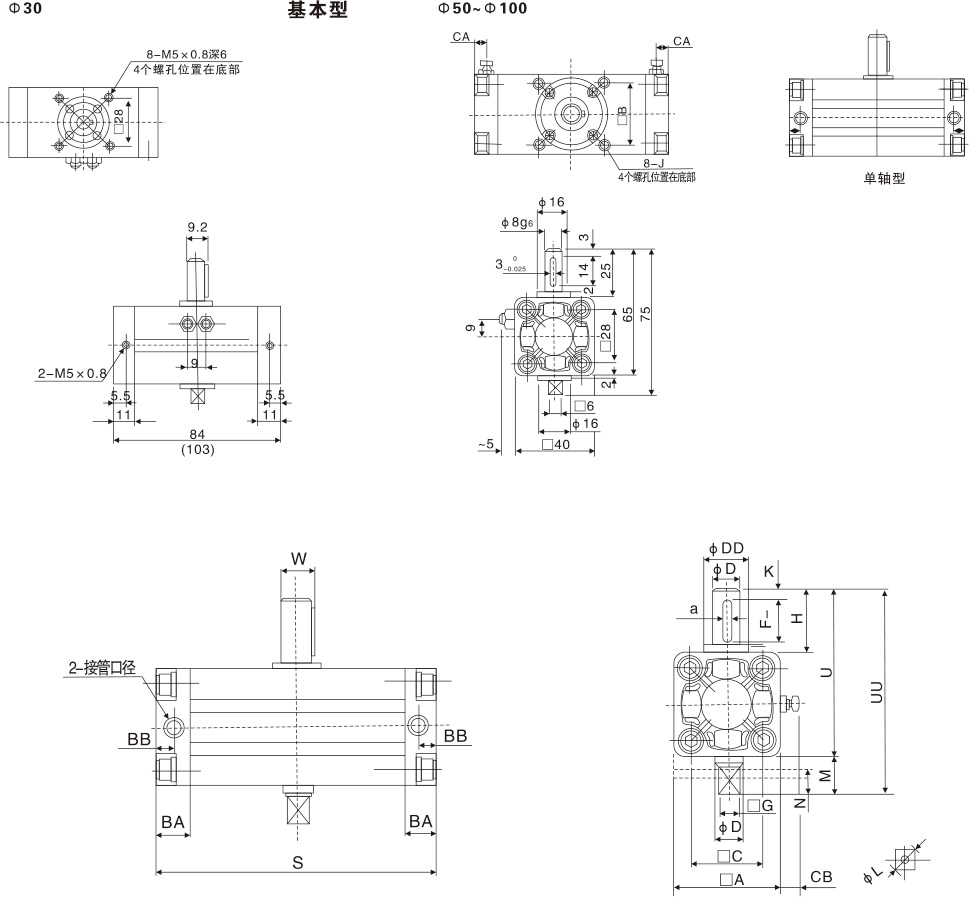

外部尺寸图

缸径
(mm)		 接管口径
Rc		 基本型：单轴尺寸 平键尺寸 双轴尺寸 内置磁环尺寸
A B C D DD F H J K S U W BA BB CA CB a I D G L M UU S(90°) S(90°)
50 1/8 62 48 46 15 25 2.5 36 M8x1.25深8 5 144(177) 98 17 17 8.5 8.5 13 5 25 15 11 14 20 118 156 189
63 1/8 76 60 57 17 30 2.5 41 M10x1.5深12 5 163(201.5) 117 19.5 20 10 10 14 6 30 17 13 16 22 139 175 213.5
80 1/4 92 72 70 20 35 3 50 M12x1.75深13 5 186(230) 142 22.5 23.5 12 12 18 6 40 20 15 19 25 167 199 243
100 3/8 112 85 85 25 40 4 60 M12x1.75深14 5 245(311) 172 25 25 12.5 12.5 18 8 45 25 19 24 30 202 259 325

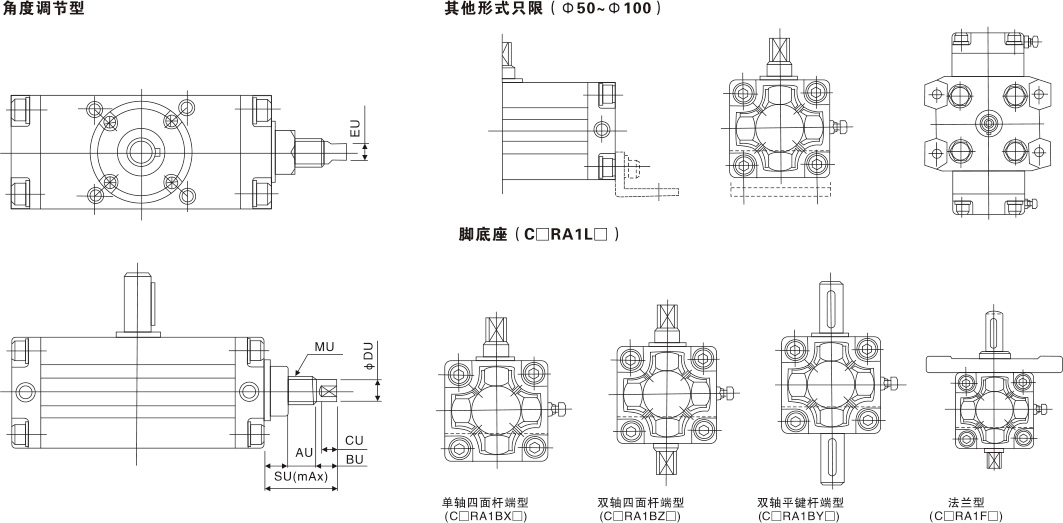

型号 AU BU CU DU EU SU MU
CRA1B□U50 15 11 9 14 12 45 M16x1.5
CRA1B□U63 19 13 11 18 14 54.5 M20x1.5
CRA1B□U80 22 16 13 22 19 62.5 M24x1.5
CRA1B□U100 22 16 13 22 19 72.5 M24x1.5

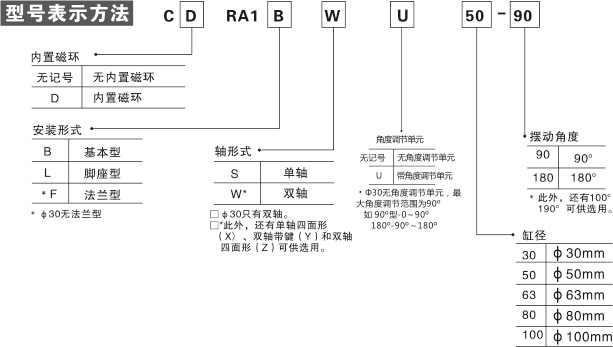

订购码
