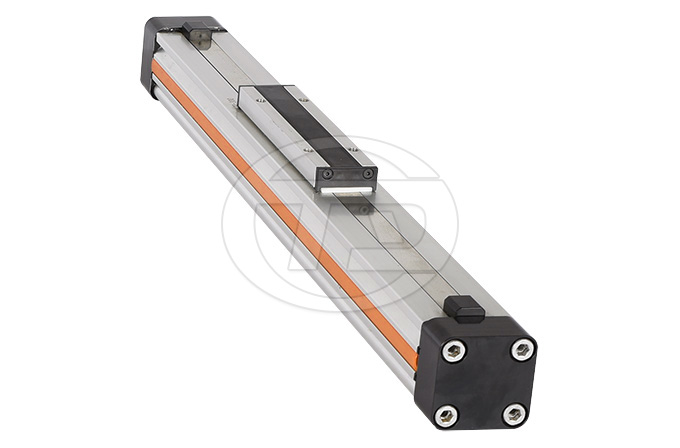

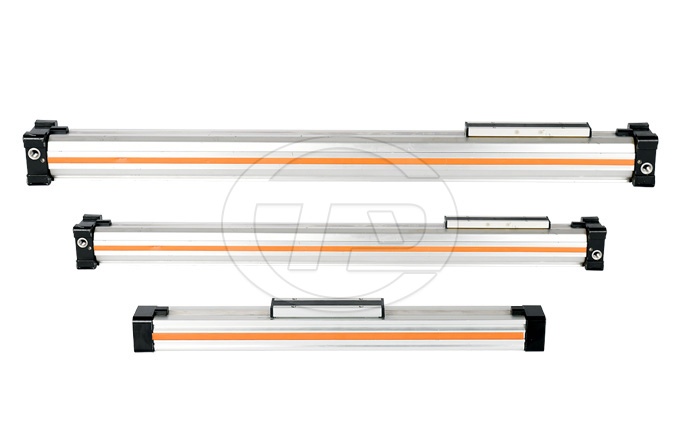

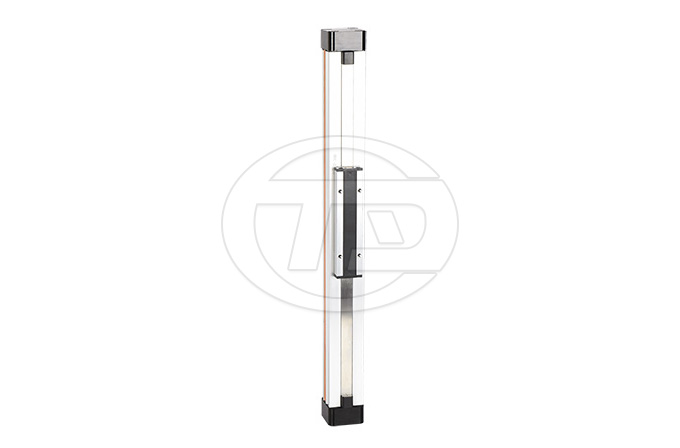

  • 产品名称：OSP机械式无杆气缸
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

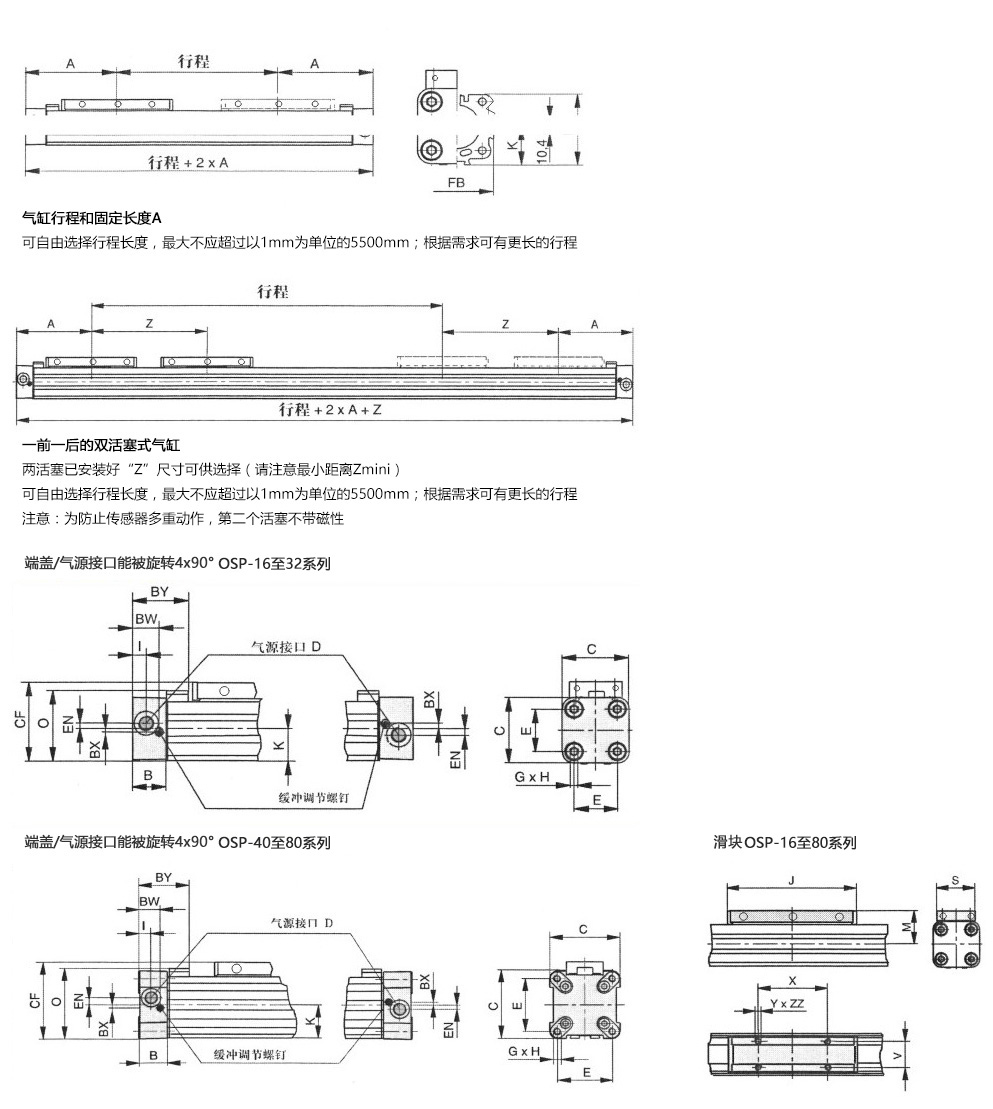

外部尺寸图


型号 A B C D E G H I J K M O S V X Y Z BW BX BY CF EN FB FH ZZ
OSP-16 65 14 30 M5 18 M3 9 5.5 69 15 23 33.2 22 16.5 36 M4 81 10.8 1.8 28.4 38 3 30 27.2 7
OSP-25 100 22 41 G1/8 27 M5 15 9 117 21.5 31 47 33 25 65 M5 128 17.5 2.2 40 52.5 3.6 40 39.5 8
OSP-32 125 25.5 52 G1/4 36 M6 15 11.5 152 28.5 38 59 36 27 90 M6 170 20.5 2.5 44 66.5 5.5 52 51.7 10
OSP-40 150 28 69 G1/4 54 M6 15 12 152 34 44 72 36 27 90 M6 212 21 3 54 78.5 7.5 62 63 10
OSP-50 175 33 87 G1/4 70 M6 15 14.5 200 43 49 86 36 27 110 M6 251 27 - 59 92.5 11 76 77 10
OSP-63 215 38 106 G3/8 78 M8 21 14.5 256 54 63 107 50 34 140 M8 313 30 - 64 117 12 96 96 16
OSP-80 260 347 132 G1/2 96 M10 25 22 348 67 80 133 52 36 190 M10 384 37.5 - 73 147 16.5 122 122 20

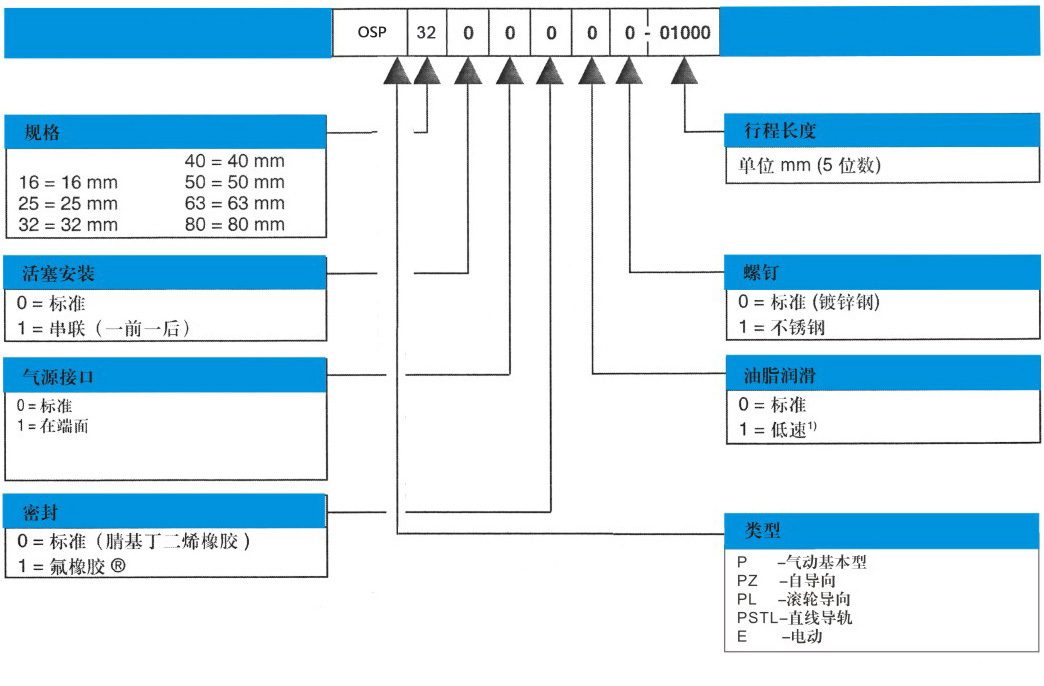

订购码
