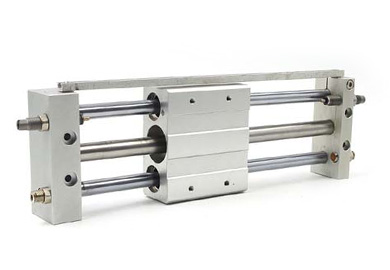

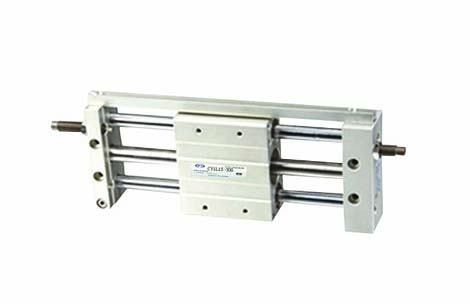

  • 产品名称：CY1L无杆气缸
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

规格

缸径mm 6 10 15 20 25 32 40
使用流体 空气
动作方式 双作用
最高使用压力 0.7MPa
最低使用压力 0.18MPa
环境和流体温度 -10~60℃(但未冻结)
活塞速度 50~1000mm/s
缓冲 两端橡胶缓冲/液压缓冲器(任选)
行程公差mm 0~250（0~1.0） 251~1000（0~1.4） 1001~（0~1.8）
给油 不需要
接管口径 M5x0.8 1/8 1/4
安装姿势 无限制

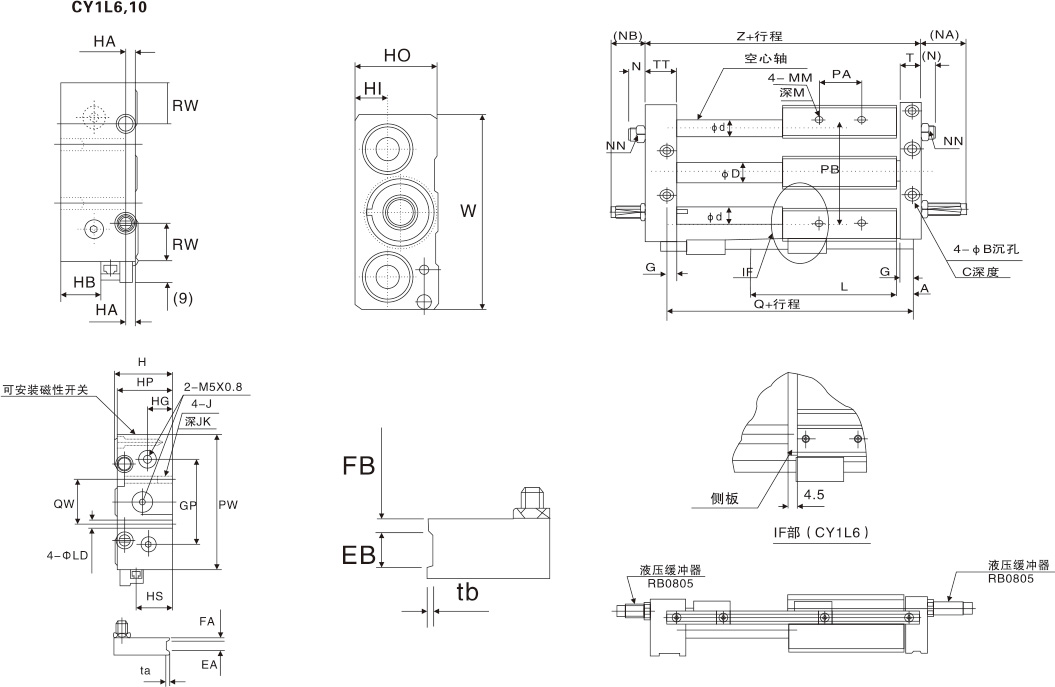

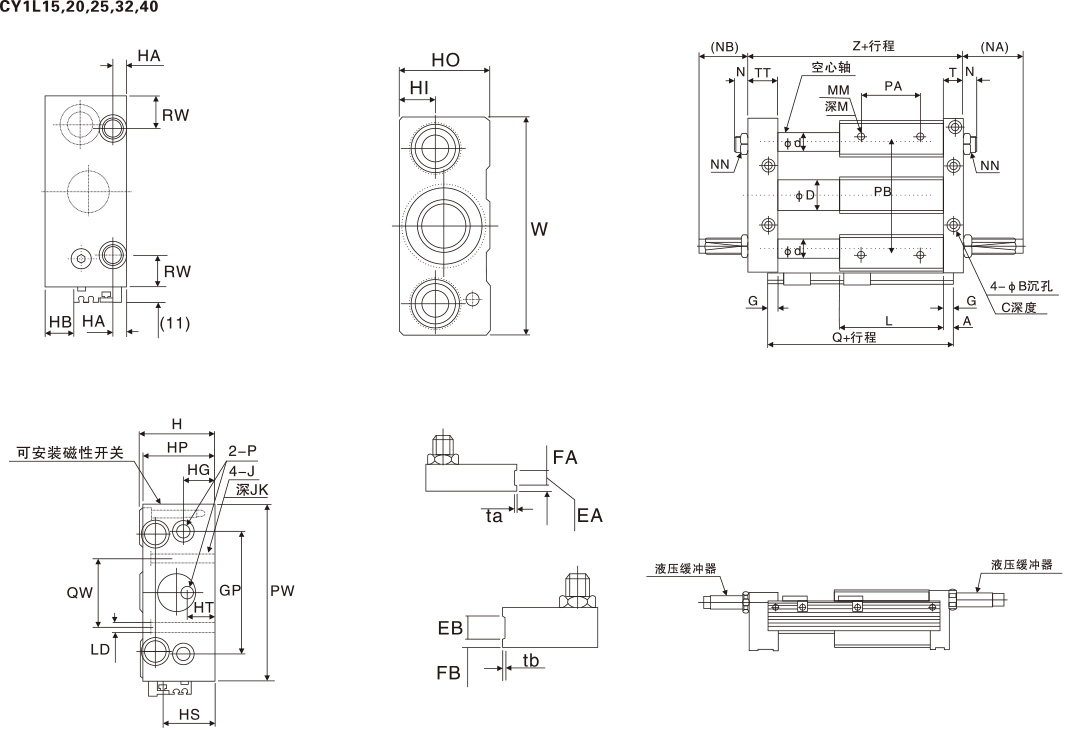

外部尺寸图

型号 行程范围 A B C D d EA EB FA FB G GP H HA HB HG HI HO HP HS HT
CY1L6 ~300 7 6.5 3 7.6 8 - - - - 6 36 27 6 10 11 9 25 26 14 16
CY1L10 ~500 8.5 8 4 12 10 6 12 3 5 7.5 50 34 6 17.5 14.5 13.5 33 33 21.5 18
型号 J JK L LD M MM N NA NB NN PA PB PW Q QW RW T TT ta tb W Z
CY1L6 M4x0.7 6.5 40 3.5 6 M4x0.7 10 30 24 M8x1 24 40 60 54 20 12 10 16 - - 56 68
CY1L10 M5x0.8 9.5 68 4.3 2 M4x0.7 9.5 27 19 M8x1 30 60 80 85 26 17.5 12.5 20.5 0.5 1.0 77 103



型号 行程范围 A B C D d EA EB FA FB G GP H HA HB HG HI HO HP HS HT J JK L LD
CY1L15 ~750 7.5 9.5 5 16.6 12 6 13 3 6 6.5 65 40 6.5 4 16 14 38 39 25 16 M6x1 9.5 75 5.6
CY1L20 ~1500 9.5 9.5 5.2 21.6 16 - - - - 8.5 80 46 9 10 18 16 44 45 31 20 M6x1 10 86 5.6
CY1L25 ~1500 9.5 11 6.5 26.4 16 8 14 4 7 8.5 90 54 9 18 23 21 52 53 39 20 M8x1.25 10 86 7
CY1L32 ~1500 10.5 14 8 33.6 20 8 16 5 7 9.5 110 66 12 26.5 26.5 24.5 64 64 47.5 25 M10x1.5 15 100 9.2
CY1L40 ~1500 11.5 14 8 41.6 25 10 20 5 10 10.5 130 78 12 35 30.5 28.5 76 74 56 30 M10x1.5 15 136 9.2

型号 M MM N NA NB NN P PA PB PW Q QW RW T TT ta tb W Z 液压缓冲器
CY1L15 8 M5x0.8 7.5 27 17 M8x1 M5x0.8 45 70 95 90 30 15 12.5 22.5 0.5 1.0 92 112 RB0805
CY1L20 10 M6x1 10 29 20 M10x1 Rc1/8 50 90 120 105 40 28 16.5 25.5 - - 117 130 RB1006
CY1L25 10 M6x1 11 49 40 M14x1.5 Rc1/8 60 100 130 105 50 22 16.5 25.5 0.5 1.0 127 130 RB1411
CY1L32 12 M8x1.25 11.5 52 42 M20x1.5 Rc1/8 70 120 160 121 60 33 18.5 28.5 0.5 1.0 157 149 RB2015
CY1L40 12 M8x1.25 10.5 51 36 M20x1.5 Rc1/4 90 140 190 159 84 35 20.5 35.5 1.0 1.0 187 194 RB2015



订购码
