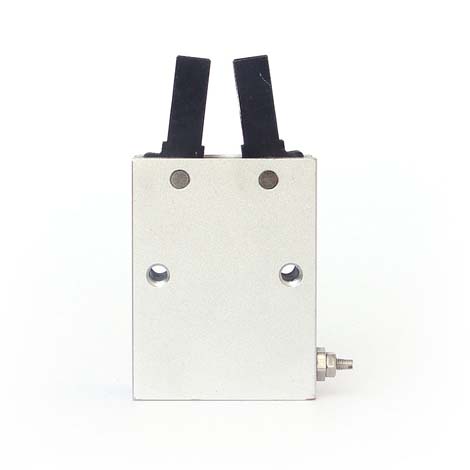

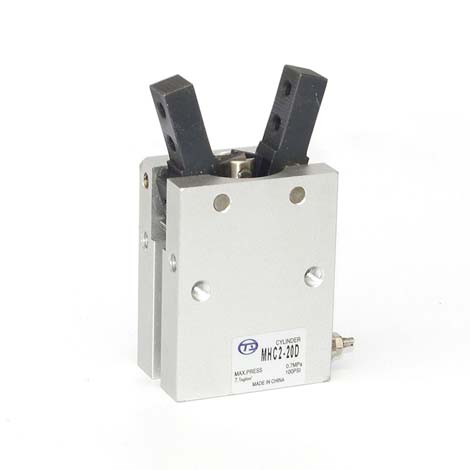

产品名称：MHC2气动手指
- 服务热线：0577-57123111
- EMAIL：273620184@qq.com
- Q Q：
PDF文档下载
规格
| 缸径 |
6 |
7 |
10 |
16 |
20 |
25 |
| 动作方式 |
双作用 单作用 |
| 使用流体 |
空气 |
使用压力
范围(MPa) |
双作用 |
0.3~0.6 |
0.4~0.6 |
0.25~0.6 |
| 单作用 |
0.15~0.6 |
0.1~0.6 |
| 环境和流体温度 |
-10~60℃（但未冻结） |
| 重复精度 |
±0.02 |
±0.01 |
| 最高使用频率(c.p.m) |
180 |
| 接管口径 |
M3x0.5 |
M5x0.8 |
| 给油 |
不需要 |
夹持力矩
| 动作方式 |
型号 |
缸径mm |
夹持力矩(N•m) |
开闭角度(两侧) |
| 双作用 |
MHC2-6D |
6 |
0.038 |
30°~-10° |
| MHC2-10D |
10 |
0.1 |
| MHC2-16D |
16 |
0.39 |
| MHC2-20D |
20 |
0.70 |
| MHC2-25D |
25 |
1.36 |
| 单作用 |
MHCA2-6S |
6 |
0.024 |
30°~-10° |
| MHCM2-7S |
7 |
0.017 |
20°~-10° |
| MHC2-10S |
10 |
0.07 |
30°~-10° |
| MHC2-16S |
16 |
0.31 |
| MHC2-20S |
20 |
0.54 |
| MHC2-25S |
25 |
1.08 |

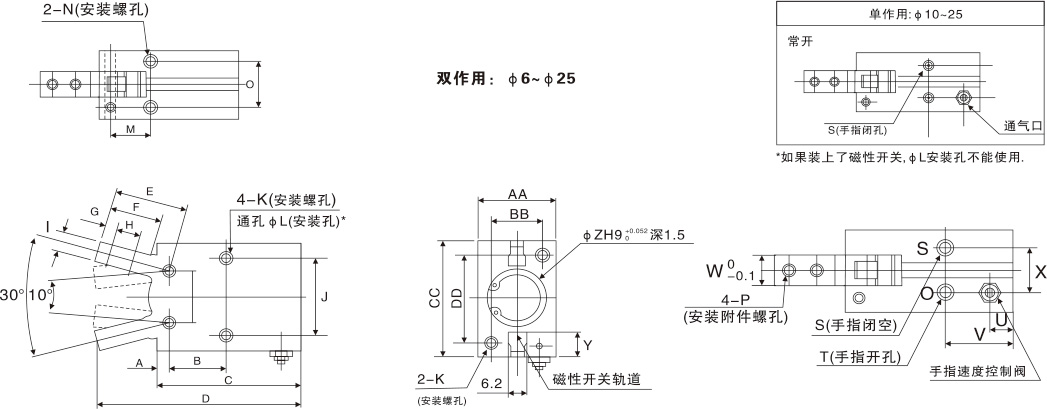

外形尺寸
| 缸径 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
接管口径 |
| S |
T |
| 6 |
4 |
6 |
29 |
41 |
16 |
11 |
2.5 |
5 |
2 |
12 |
M3x0.5通孔 |
2.6 |
- |
M2x0.4深4 |
5 |
M2x0.4 |
M3x0.5 |
| 10 |
2.8 |
12.8 |
38.6 |
52.4 |
17.2 |
12 |
3 |
5.7 |
4 |
16 |
M3x0.5深5 |
2.6 |
8.8 |
M3x0.5深6 |
11.4 |
M2.5x0.45 |
M3x0.5 |
| 16 |
3.9 |
16.2 |
44.6 |
62.5 |
22.6 |
16 |
4 |
7 |
7 |
24 |
M4x0.7深8 |
3.4 |
10.7 |
M4x0.7深8 |
16 |
M3x0.5 |
M5x0.8 |
| 20 |
4.5 |
21.7 |
55.2 |
78.7 |
28 |
20 |
5.2 |
9 |
8 |
30 |
M5x0.8深10 |
4.3 |
15.7 |
M5x0.8深8 |
18.6 |
M4x0.7 |
M5x0.8 |
| 25 |
4.6 |
25.8 |
60.4 |
92 |
37.5 |
27 |
8 |
12 |
10 |
36 |
M6深12 |
5.1 |
19.3 |
M6深10 |
22 |
M5x0.8 |
M5x0.8 |
| 缸径 |
U |
V |
W |
X |
Y |
Z |
AA |
BB |
CC |
DD |
EE |
| 6 |
- |
- |
4 |
2.1 |
- |
7 |
10 |
4 |
20 |
13.6 |
14 |
| 10 |
7.2 |
18.8 |
6.4 |
10.4 |
5.4 |
11 |
16.4 |
12 |
23 |
18 |
10 |
| 16 |
7 |
18.3 |
8 |
13 |
5.8 |
17 |
23.6 |
15 |
30.6 |
22 |
16 |
| 20 |
7.5 |
22.223.5 |
10 |
15 |
9 |
21 |
27.6 |
18 |
42 |
32 |
20 |
| 25 |
7.7 |
|
12 |
20 |
11.5 |
26 |
33.6 |
22 |
52 |
40 |
25 |
