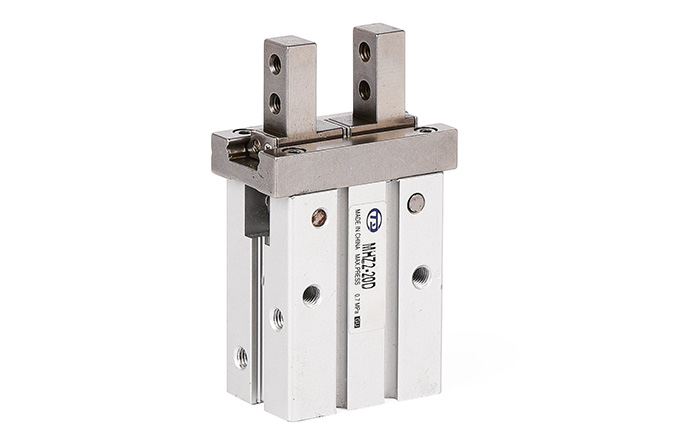

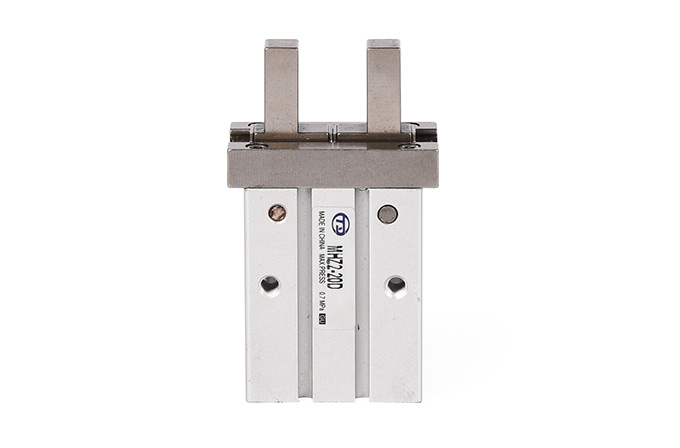

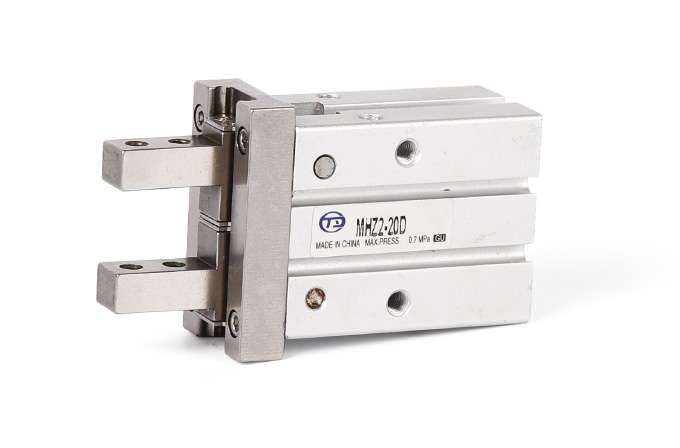

  • 产品名称：MHZ2气动手指
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

规格

缸径 6 10 16 20 25 32 40
动作方式 双作用 单作用
使用流体 空气
使用压力
范围(MPa)		 双作用 0.15~0.7 0.2~0.7 0.1~0.7
单作用 0.3~0.7 0.35~0.7 0.25~0.7
环境和流体温度 -10~60℃（但未冻结）
重复精度 ±0.01 ±0.02
最高使用频率(c.p.m) 180(HMZL2系列为120) 60
接管口径 M3x0.5 M5x0.8
给油 不需要
磁性开关 无触点磁性开关(J-MHZA2、JMHZAJ2不带磁性开关)

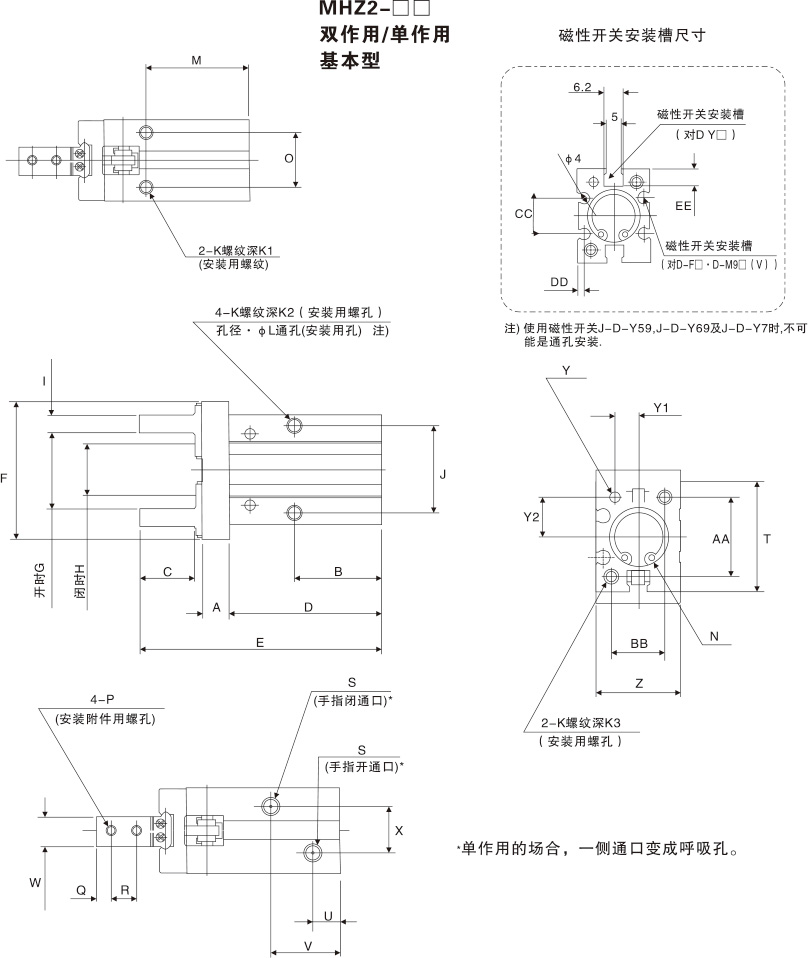

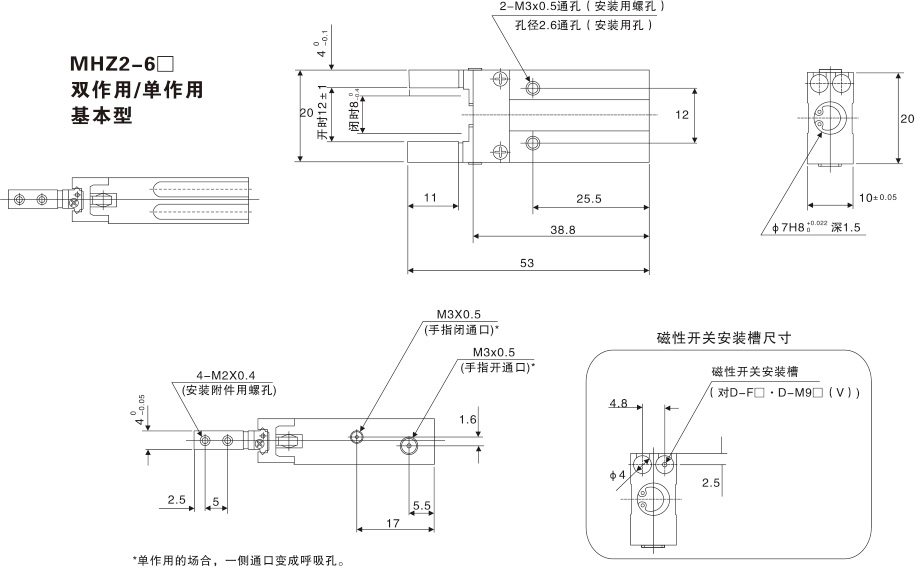

外形尺寸

缸径 A B C D E F G H I J K K1 K2 K3 L M N O P Q R S T U
10 6 23 12 37.8 57 29 152 11.2 4 16 M3x0.5 6 5.5 6 2.6 27 φ11H9深2 11.4 M2.5x0.45 3 5.7 M3x0.5 23 9
16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4x0.7 4.5 8 8 3.4 30 φ17H9深2 16 M3x0.5 4 7 M5x0.8 30.6 7.5
20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5x0.8 8 10 10 4.3 35 φ21H9深3 18.6 M4x0.7 5 9 M5x0.8 42 10
25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6x1 10 12 12 5.1 36.5 φ26H9深3.5 22 M5x0.8 6 12 M5x0.8 52 10.7
32 12 40/49 29 67/76 113/122 97 48 26 12 46 M6x1 10 13 13 5.1 48/57 φ34H9深4 26 M6x1 7 14 M5x0.8 60 11
40 15 49/62 36 83/96 139/152 119 60 30 14 56 M8x1.25 13 16 16 6.6 58/71 φ42H9深4 32 M8x1.25 9 17 M5x0.8 72 12


缸径 V W X Y Z Y1 Y2 AA BB CC DD EE
10 19 5 11 φ2H9深3 16.4 5.2 7.6 18 12 - - 5.4
16 19 8 13 φ3H9深3 23.6 6.5 11 22 15 11.6 2.1 5.8
20 23 10 15 φ4H9深4 27.6 7.5 18.8 32 18 14 2.1 9
25 23.5 12 20 φ4H9深4 33.6 10 21.8 40 22 19 3.5 11.5
32 31/37 15 24 φ5H9深5 40 12 23 46 26 24 3.3 11.5
40 38/45 18 28 φ5H9深5 48 14 29 56 32 29.4 3.7 13

订购码
