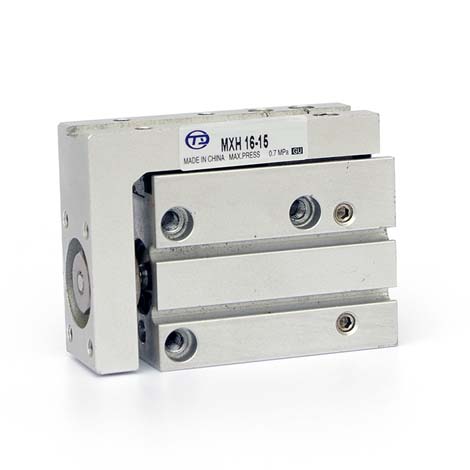

  • 产品名称：MXH/MXU气动滑台
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

产品特性

＊ 装上线性导向轴承，提高活塞杆不回转精度。
＊ 标准型内置磁环，可安装行程感应磁性开关。
＊ 可从三面连接气源。
＊ 可两面安装磁性开关。
＊ 标准型两端橡胶缓冲。
＊ 允许力矩为MXU系列的六倍。

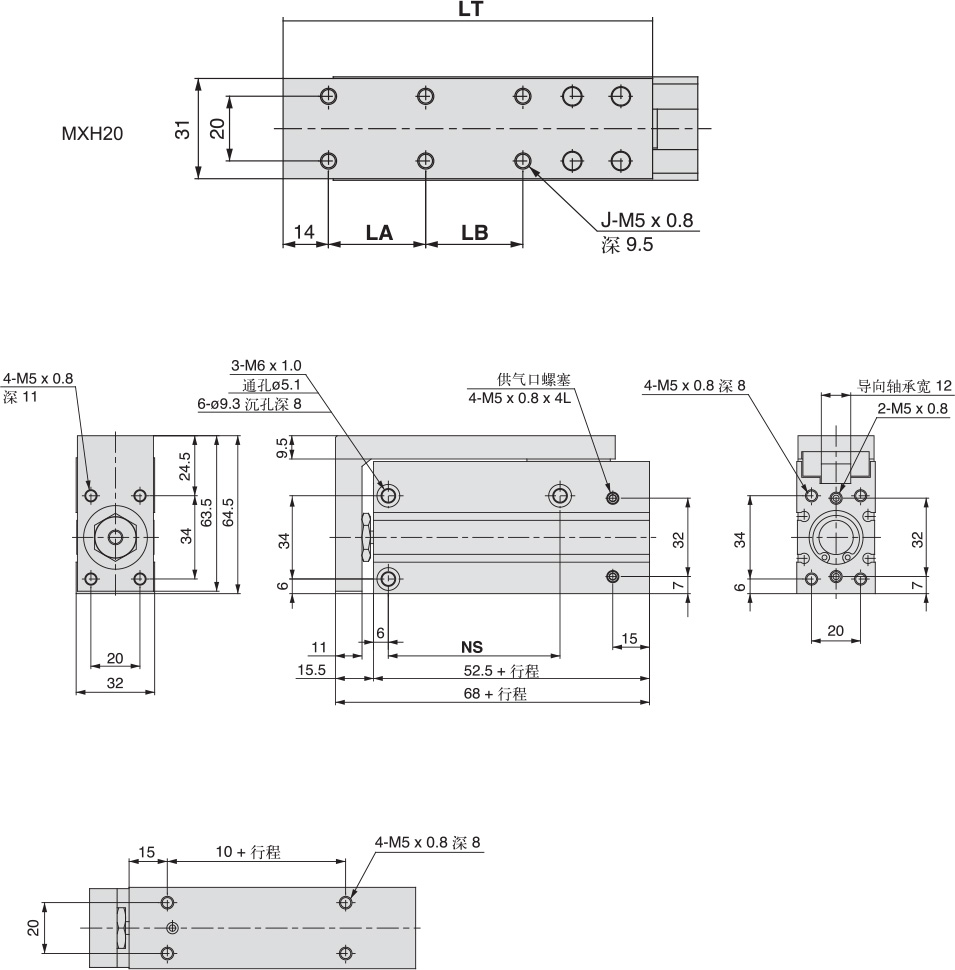

外部规格

行程mm J LA LB LT NS
5 4 10 - 42 14
10 4 10 - 42 14
15 4 20 - 52 24
20 4 20 - 52 24
25 4 30 - 62 30
30 4 30 - 62 30
40 6 20 20 72 45
50 6 25 25 82 55
60 6 30 30 92 60



行程mm J LA LB LT NS
5 4 10 - 49 14
10 4 10 - 49 14
15 4 20 - 59 24
20 4 20 - 59 24
25 4 30 - 69 30
30 4 30 - 69 30
40 6 20 20 79 45
50 6 25 25 89 55
60 6 30 30 99 60



行程mm J LA LB LT NS
5 4 10 - 58 20
10 4 10 - 58 20
15 4 20 - 68 30
20 4 20 - 68 30
25 4 30 - 78 40
30 4 30 - 78 40
40 6 20 20 88 50
50 6 25 25 98 60
60 6 30 30 108 60



行程mm J LA LB LT NS
5 4 10 - 64 20
10 4 10 - 64 20
15 4 20 - 74 25
20 4 20 - 74 25
25 4 30 - 84 40
30 4 30 - 84 40
40 6 20 20 94 50
50 6 25 25 104 70
60 6 30 30 114 70



订购码
