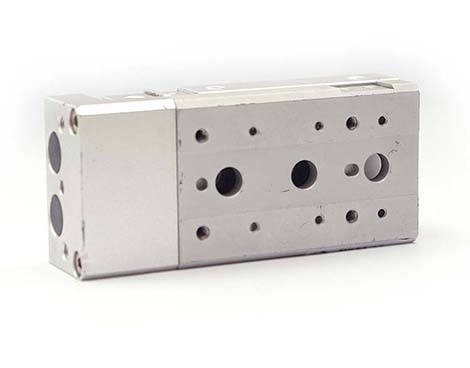

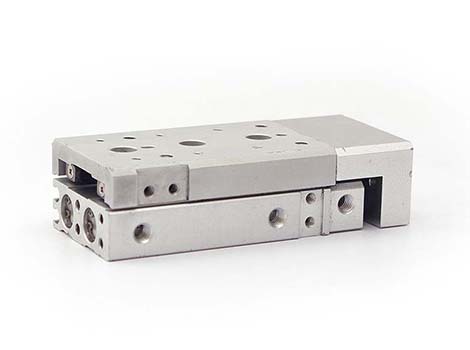

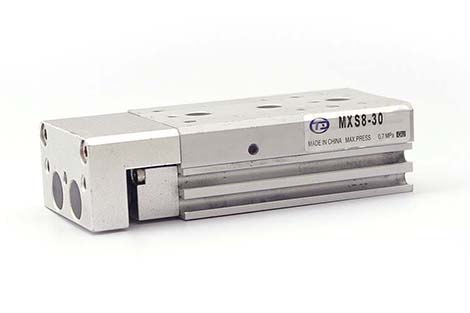

  • 产品名称：MXS气动滑台
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

产品特性

＊ 可选择带可调行程装置。
＊ 双气缸设计，2倍输出力，体积薄。
＊ 气缸及工作台相结合，使整体尺寸减小。
＊ 采用十字滚村柱导轨设计，摩擦力小气缸与工作台之间没有空隙存在，适合精密组装。
＊ 可从三面安装。
＊ 内置磁环型，可安装磁性开关。

规格

型号 MXS6 MXS8 MXS12 MXS16 MXS20 MXS25
缸径 φ6x2
(相当于φ8)		 φ8x2
(相当于φ11)		 φ12x2
(相当于φ17)		 φ16x2
(相当于φ22)		 φ20x2
(相当于φ28)		 φ25x2
(相当于φ35)
动作方式 双作用
使用流体 空气
最高使用压力 0.7MPa
最低使用压力 0.15MPa
环境和流体温度 -10~60℃（但未冻结）
使用活塞速度 50~500mm/s
缓冲形式 橡胶缓冲（标准）
接管口径 M3x0.5 M5x0.8 Rc1/8
给油 不需要

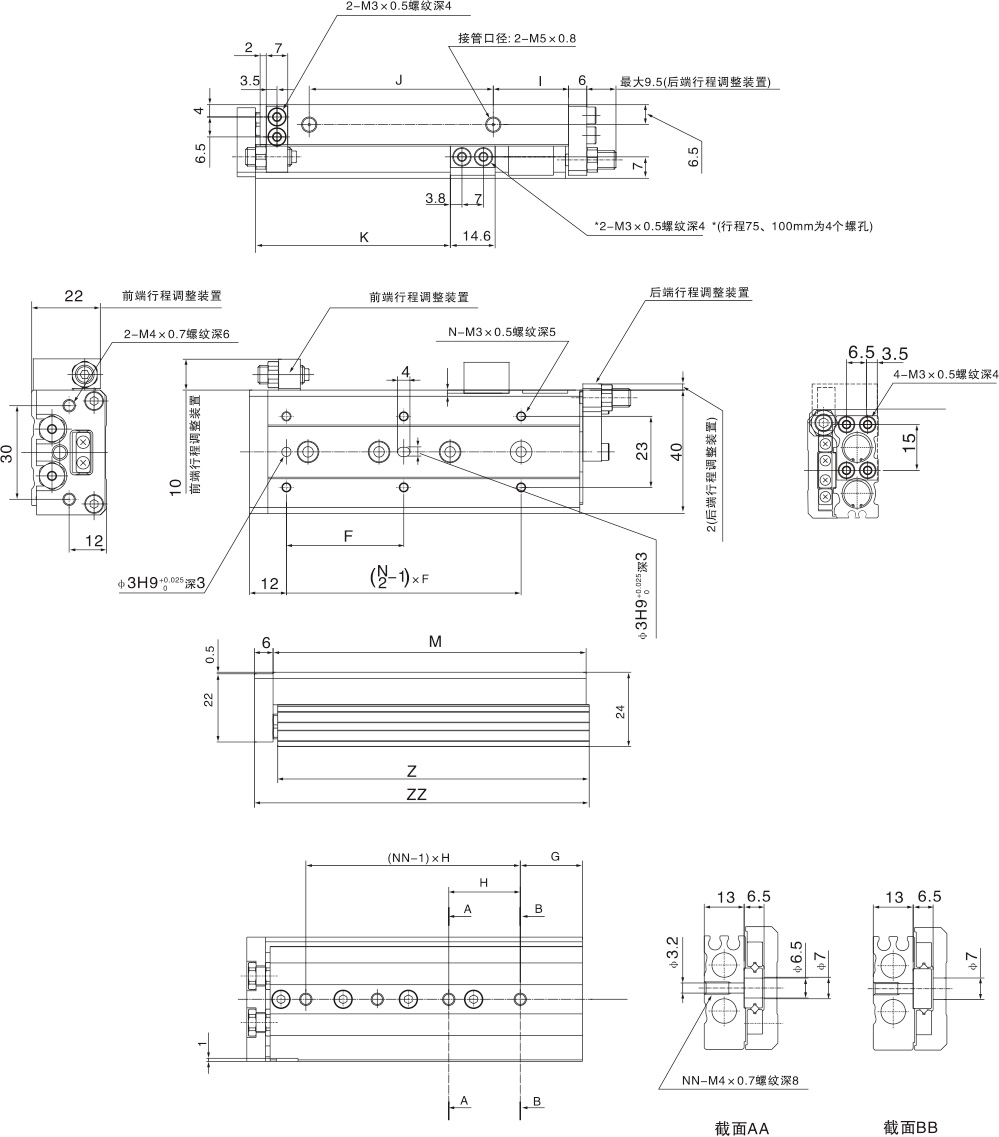

外形尺寸

型号 F N G H NN I J K M Z ZZ
MXS6-10 20 4 6 25 2 10 17 22.5 42 41.5 48
MXS6-20 30 4 6 35 2 10 27 32.5 52 51.5 58
MXS6-30 20 6 11 20 3 7 40 42.5 62 61.5 68
MXS6-40 28 6 13 30 3 19 50 52.5 84 83.5 90
MXS6-50 38 6 17 24 4 25 60 62.5 100 99.5 108



型号 F N G H NN I J K M Z ZZ
MXS8-10 25 4 9 28 2 13 19.5 23.5 49 48.5 56
MXS8-20 25 4 12 30 2 8.5 29 33.5 54 53.5 61
MXS8-30 40 4 13 20 3 9.5 39 43.5 65 64.5 72
MXS8-40 50 4 15 28 3 10.5 56 53.5 83 82.5 90
MXS8-50 38 6 20 23 4 24.5 60 63.5 101 100.5 108
MXS8-75 50 6 27 28 5 38.5 96 88.5 151 150.5 158



型号 F N G H NN I J K M Z ZZ
MXS12-10 35 4 15 40 2 10 40 26.5 71 70 80
MXS12-20 35 4 15 40 2 10 40 36.5 71 70 80
MXS12-30 35 4 15 40 2 10 40 46.5 71 70 80
MXS12-40 50 4 17 25 3 10 52 56.5 83 82 92
MXS12-50 35 6 15 36 3 22 60 66.5 103 102 112
MXS12-75 55 6 25 36 4 43 85 91.5 149 148 158
MXS12-100 65 6 35 38 5 52 130 116.5 203 202 212



型号 F N G H NN I J K M Z ZZ
MXS16-10 35 4 16 40 2 10 40 29 76 75 87
MXS16-20 35 4 16 40 2 10 40 39 76 75 87
MXS16-30 35 4 16 40 2 10 40 49 76 75 87
MXS16-40 50 4 16 50 2 10 50 59 86 85 97
MXS16-50 35 6 21 30 3 15 60 69 101 100 112
MXS16-75 55 6 26 35 4 40 85 85 151 150 162
MXS16-100 65 6 39 35 5 55 118 118 199 198 210
MXS16-125 70 8 19 35 7 68 155 155 249 248 260

型号 F FF N G H NN I J K M Z ZZ
MXS20-10 50 40 4 15 45 2 10 44 31 83 81.5 97
MXS20-20 50 40 4 15 45 2 10 44 41 83 81.5 97
MXS20-30 50 40 4 15 45 2 10 44 51 83 81.5 97
MXS20-40 60 50 4 15 55 2 10 54 61 93 91.5 107
MXS20-50 35 35 6 15 35 3 10 69 71 108 106.5 122
MXS20-75 60 60 6 19 35 4 10 108 96 147 145.5 161
MXS20-100 70 70 6 37 35 5 58 113 121 200 198.5 214
MXS20-125 70 70 8 41 38 6 70 155 146 254 252.5 268
MXS20-150 80 80 8 19 44 7 87 190 171 306 304.5 320
型号 F FF N G H NN I J K M Z ZZ
MXS25-10 50 40 4 22 45 2 12 47 35 92 90.5 108
MXS25-20 50 40 4 22 45 2 12 47 45 92 90.5 108
MXS25-30 50 40 4 22 45 2 12 47 55 92 90.5 108
MXS25-40 60 50 4 22 55 2 12 57 65 102 100.5 118
MXS25-50 35 35 6 20 35 3 12 70 75 115 113.5 131
MXS25-75 60 60 6 26 35 4 33 90 100 56 154.5 172
MXS25-100 70 70 6 32 35 5 50 114 125 197 195.5 213
MXS25-125 75 75 8 40 38 6 67 155 150 255 253.5 271
MXS25-150 80 80 8 30 40 7 82 180 175 295 293.5 311



订购码
