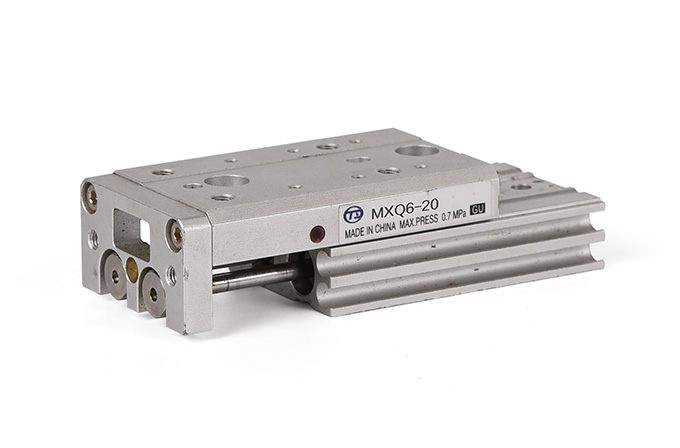

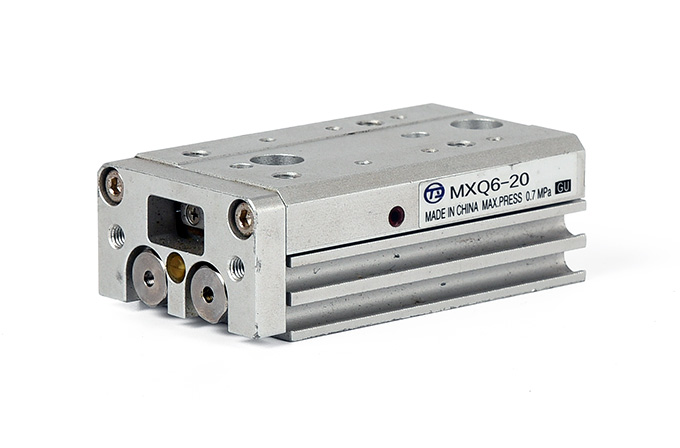

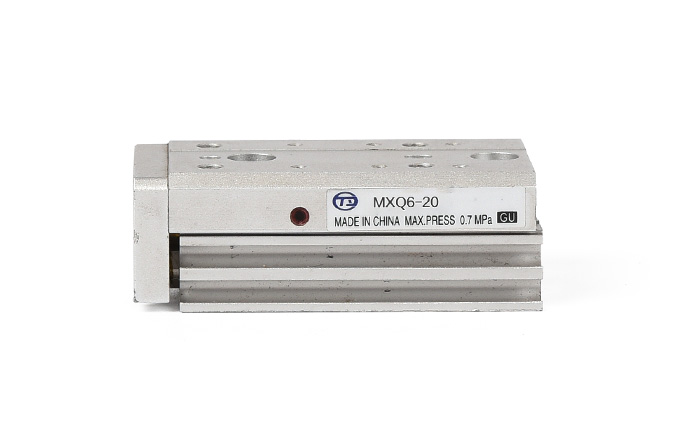

  • 产品名称：MXQ气动滑台
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

产品特性

＊ 体积小，坚固，精度高。
＊ 小型气缸与循环式直线导轨的组合。
＊ 平行度：30μm,垂直度：50μm。
＊ 双气缸设计，2倍输出力。
＊ 负载力矩大。
＊ 可调节行程（带有调行程装置）
＊ 可安装磁性开关

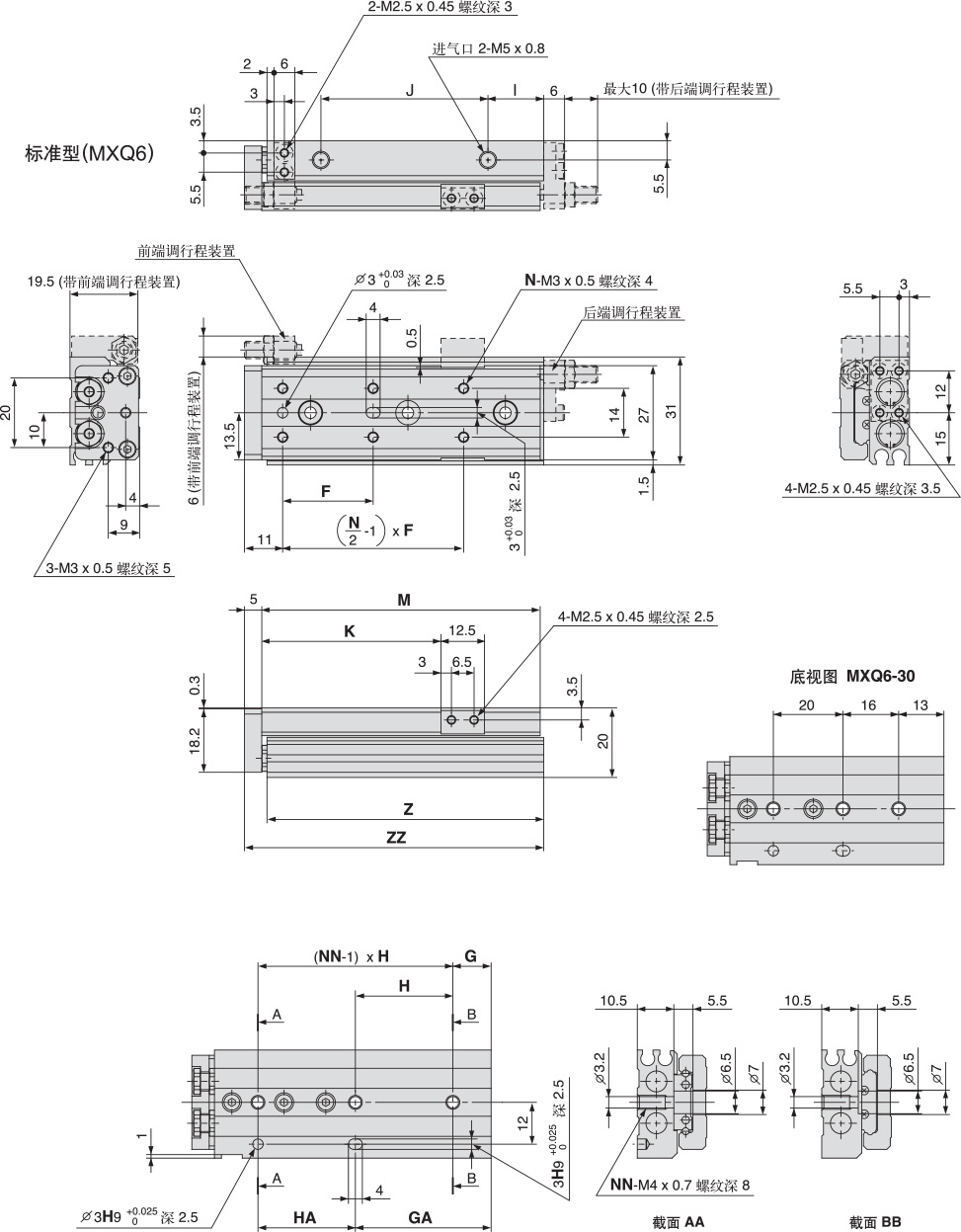

外部规格

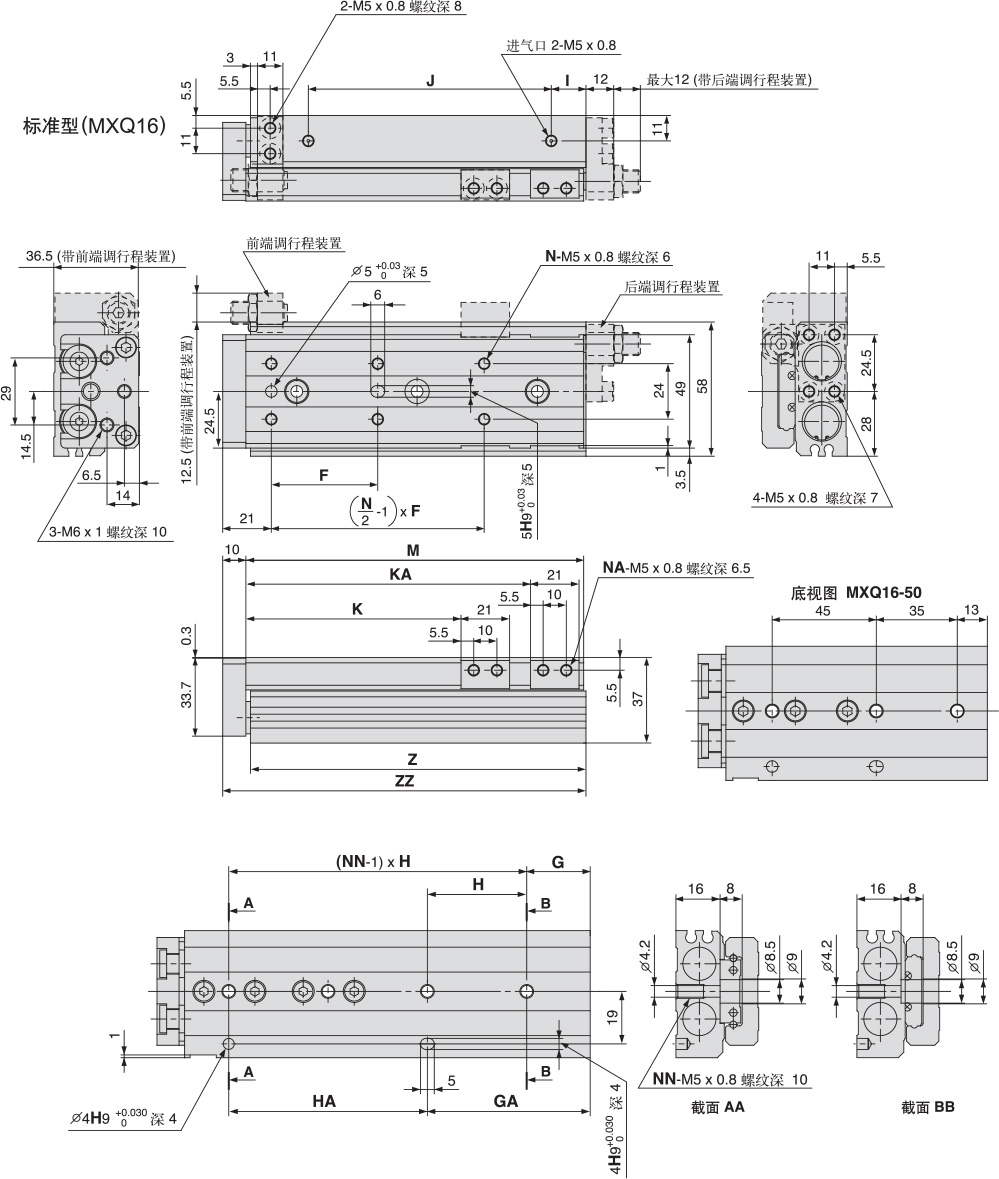

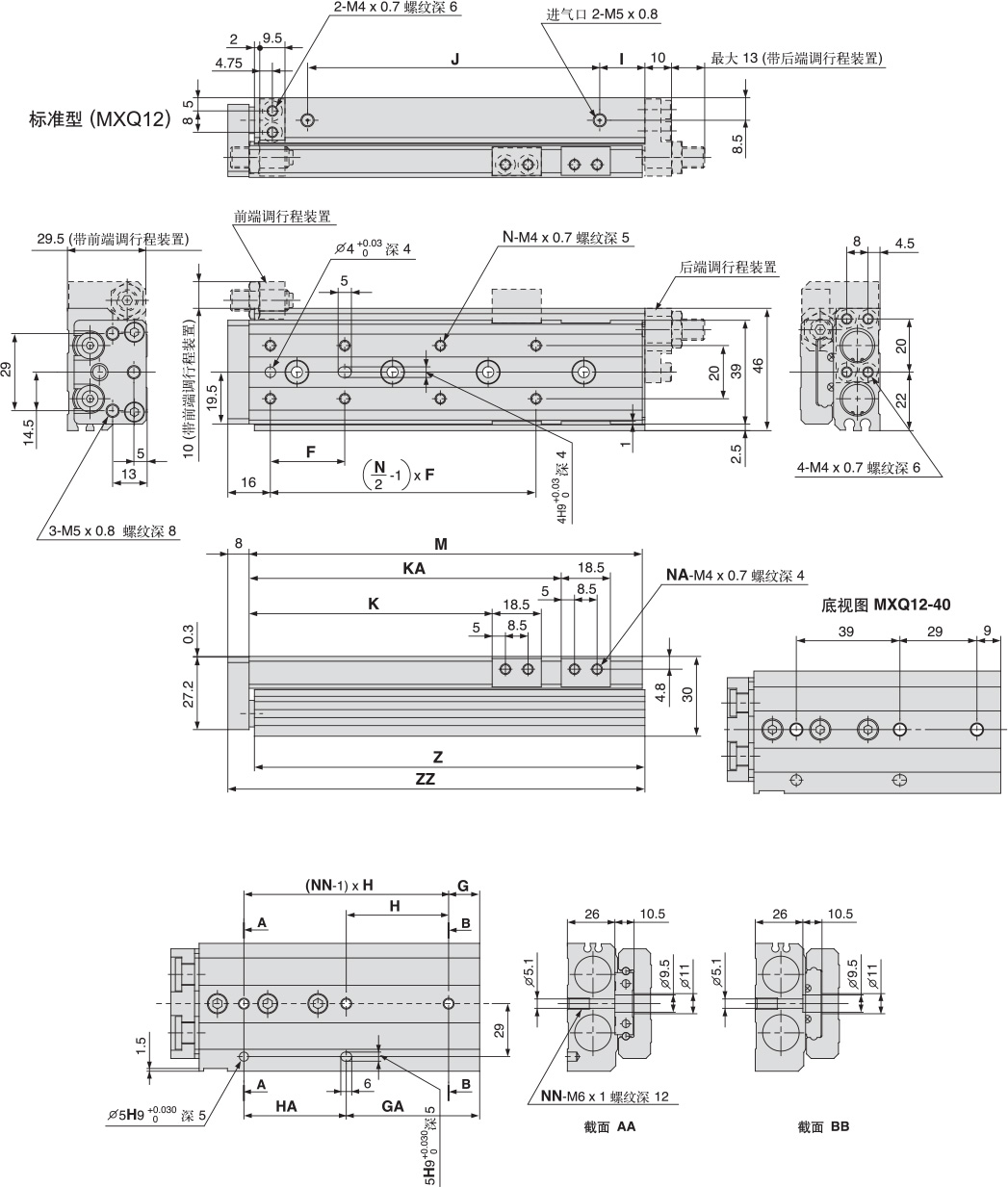

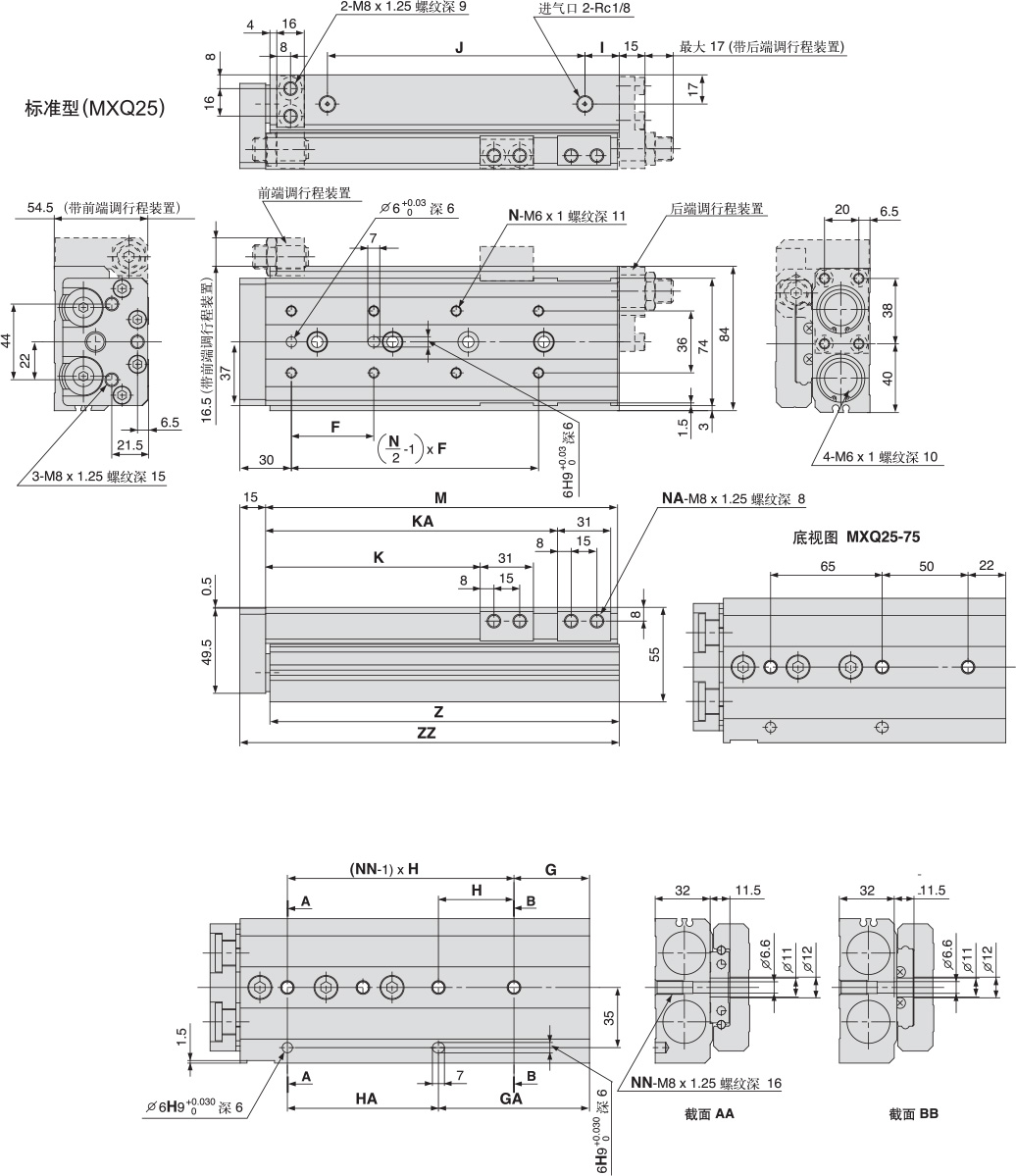

型号 F N G H NN GA HA I J K M Z ZZ
MXQ6-10 22 4 6 23 2 13 16 9 17 21.5 42 41.5 48
MXQ6-20 25 4 13 26 2 13 26 9 27 31.5 52 51.5 58
MXQ6-30 21 6 - - 3 29 20 9 37 41.5 62 61.5 68
MXQ6-40 26 6 11 28 3 39 28 16 48 51.5 80 79.5 86
MXQ6-50 27 6 21 28 3 49 28 9 65 61.5 90 89.5 96



型号 F N G H NN GA HA I J K KA NA M Z ZZ
MXQ8-10 25 4 7 25 2 13 19 11 17 23.5 - 4 46 45.5 53
MXQ8-20 25 4 14 28 2 14 28 10 28 33.5 - 4 56 55.5 63
MXQ8-30 26 6 - - 3 29 27 12 40 43.5 - 4 70 69.5 77
MXQ8-40 32 6 8 31 3 39 31 14 52 53.5 - 4 84 83.5 91
MXQ8-50 46 6 8 29 4 37 58 13 78 63.5 82.5 8 109 108.5 116
MXQ8-75 50 6 31 30 4 61 60 12 105 88.5 112.5 8 135 134.5 142


型号 F N G H NN GA HA I J K KA NA M Z ZZ
MXQ20-10 45 4 22 46 2 18 50 16 46 31 - 4 94 92.5 108
MXQ20-20 40 4 22 46 2 18 50 16 46 41 - 4 94 92.5 108
MXQ20-30 48 4 22 46 2 18 50 16 46 51 - 4 94 92.5 108
MXQ20-40 58 4 22 56 2 22 56 16 56 61 - 4 104 102.5 118
MXQ20-50 42 6 - - 3 48 48 18 72 71 - 4 122 120.5 136
MXQ20-75 55 6 17 56 3 73 56 23 100 96 126 8 155 153.5 169
MXQ20-100 50 8 18 56 4 74 112 25 155 121 183 8 212 210.5 226
MXQ20-125 55 8 37 59 4 96 118 18 190 146 211 8 240 238.5 254
MXQ20-150 62 8 56 62 4 118 124 21 215 171 239 8 268 266.5 282



型号 F N G H NN GA HA I J K KA NA M Z ZZ
MXQ12-10 28 4 18 32 2 18 32 12 34 26.5 - 4 67 66 76
MXQ12-20 28 4 18 32 2 18 32 12 34 36.5 - 4 67 66 76
MXQ12-30 38 4 20 40 2 20 40 14 42 46.5 - 4 77 76 86
MXQ12-40 34 6 - - 3 38 39 15 58 56.5 - 4 94 93 103
MXQ12-50 34 6 9 39 3 48 39 13 70 66.5 - 4 104 103 113
MXQ12-75 36 8 23 36 4 59 72 17 110 91.5 117.5 8 148 147 157
MXQ12-100 36 10 12 36 5 84 72 17 135 116.5 142.5 8 173 172 182

型号 F N G H NN GA HA I J K KA NA M Z ZZ
MXQ16-10 38 4 18 39 2 18 39 12 40 28 - 4 78 77 89
MXQ16-20 38 4 18 39 2 18 39 12 40 38 - 4 78 77 89
MXQ16-30 48 4 19 48 2 19 48 12 50 48 - 4 88 87 99
MXQ16-40 58 4 19 58 2 19 58 12 60 58 - 4 98 97 109
MXQ16-50 40 6 - - 3 48 45 20 68 68 91 8 114 113 125
MXQ16-75 46 6 21 52 3 73 52 15 105 93 123 8 146 145 157
MXQ16-100 44 8 36 44 4 80 88 18 145 118 166 8 189 188 200
MXQ16-125 44 10 17 44 5 105 88 23 165 143 191 8 214 213 225

型号 F N G H NN GA HA I J K KA NA M Z ZZ
MXQ25-10 55 4 23 55 2 23 55 16 56 35 - 4 107 105.5 123
MXQ25-20 46 4 23 55 2 23 55 16 56 45 - 4 107 105.5 123
MXQ25-30 55 4 23 55 2 23 55 16 56 55 - 4 107 105.5 123
MXQ25-40 65 4 23 65 2 23 65 16 66 65 - 4 117 115.5 133
MXQ25-50 75 4 32 80 2 32 80 16 90 75 - 4 141 139.5 157
MXQ25-75 60 6 - - 3 72 65 31 100 100 - 4 166 164.5 182
MXQ25-100 48 8 44 44 4 88 88 20 150 125 170 8 205 203.5 221
MXQ25-125 60 8 31 66 4 97 132 18 205 150 223 8 258 256.5 274
MXQ25-150 65 8 56 66 4 122 132 18 230 175 148 8 283 281.5 299

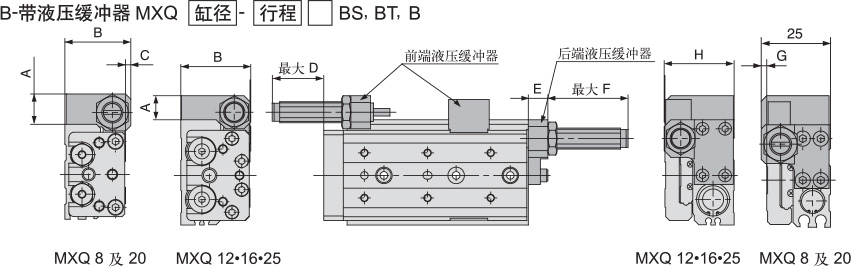

带液压缓冲器
型号 调节行程范围 A B C D E F G H
前 后
MXQ8 20 20 11.5 25 2 23 8 32 2 25
MXQ12 18 18 10 29.5 - 18 10 30 - 29.5
MXQ16 22 22 12.5 36.5 - 20 12 34 - 36.5
MXQ20 35 35 16 46.5 0.5 35 13 54 0.5 46.5
MXQ25 35 35 16.5 54.5 - 29 15 52 - 54.5

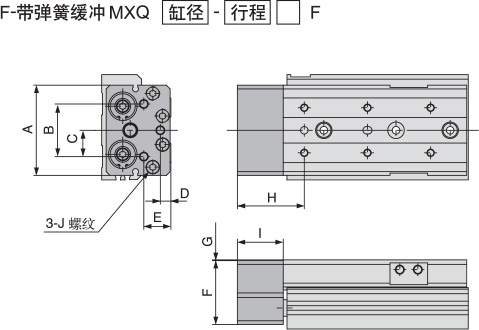

带弹簧缓冲
型号 A B C D E F G H I J
MXQ6 30 16 8 4 8 19.2 0.3 28 22 M3x0.5深5
MXQ8 34 24 12 5 10 22.2 0.3 28.5 22.5 M4x0.7深6
MXQ12 43 29 14.5 5 13 29.2 0.3 37 29 M5x0.8深8
MXQ16 54 42 21 6.5 15.5 35.7 0.3 41 30 M6x1深10
MXQ20 60 35 17.5 7 18 42.5 0.5 44.5 30.5 M6x1深12
MXQ25 74 44 22 6.5 21.5 49.5 0.5 50 35 M8x1.25深15

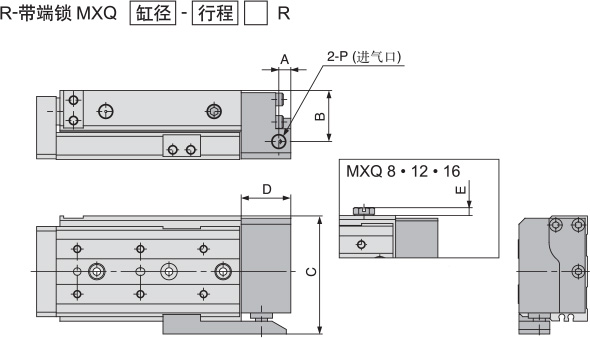

带端锁
型号 A B C D E P
MXQ8 4 17.5 40.5 16 3 M5x0.8
MXQ12 5 22 51 22 3 M5x0.8
MXQ16 6 29 65.5 25 3 M5x0.8
MXQ20 8 34 75.5 33 - RC1/8
MXQ25 8 40 94 37 - RC1/8

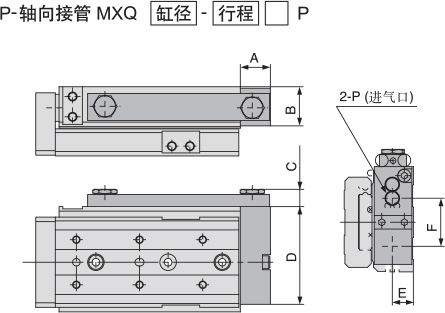

轴向接管
型号 A B C D E F P
MXQ6 12 12.5 6.3 26 5.5 12 M5x0.8
MXQ8 12 14.5 6.3 31 6.5 15 M5x0.8
MXQ12 13 16.5 6.3 41 8.5 20 M5x0.8
MXQ16 14 21 6.3 52 11 26 M5x0.8
MXQ20 20 26 11.5 65 14 32 RC1/8
MXQ25 20 32 11.5 79 17 40 RC1/8
