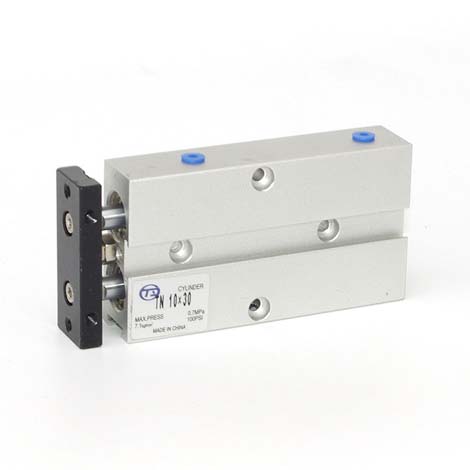

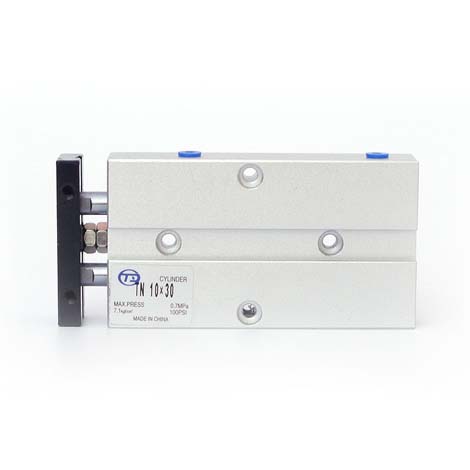

  • 产品名称：TN双缸
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

产品特性

＊ 执行企业标准。
＊ 埋入式本体安装固定形式，节省安装空间。
＊ 具有一定的抗弯曲及抗扭转性能，能承受一定的侧向负载。
＊ 固定板三面均有安装孔，便于多位置加载。
＊ 本体前端防撞垫可调整气缸行程，并缓解冲击。
＊ 本系列气缸标准配置为附磁型，无不附磁型可选。

规格

内径mm 10 16 20 25 32
动作方式 复动型
使用流体 空气
使用压力范围 0.1~1.0MPa（14~145Psi）
保证耐压力 1.5MPa（215Psi）
环境和流体温度 -10~70℃（但未冻结）
使用活塞速度 30~500mm/s
缓冲 防撞垫
接管口径 M5x0.8 PT1/8
不回转精度 ±0.4° ±0.3°
给油 不需要
行程公差范围 0~1.0

行程

内径mm 标准行程 最大行程
10 10 20 30 40 50 60 70 80 90 100 100
16 10 20 30 40 50 60 70 80 90 100
125 150 175 200		 200
20
25
32

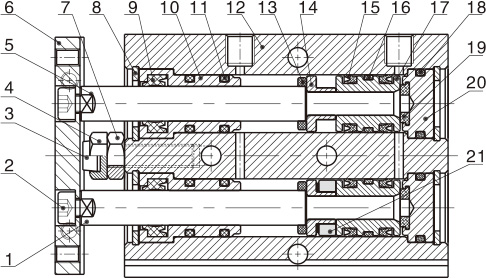

内部结构及主要零件材质

序号 名称 材质
1 活塞杆B φ32 S45C镀硬铬研磨棒
其它 SUS304镀硬铬研磨棒
2 内六角螺丝 中碳钢
3 防撞垫 TPU
4 螺帽 中碳钢
5 活塞杆A S45C镀硬铬研磨棒
6 气缸固定板 快削钢
7 螺丝 中碳钢
8 C型扣环 弹簧钢
9 前盖O令 NBR
10 前盖 铝合金
11 O形环 NBR
12 本体 铝合金
13 防撞垫 TPU
14 磁铁座 φ10 SUS303
其它 铝合金
15 活塞O令 NBR
16 耐磨垫 耐磨材料
17 活塞 φ10 SUS303
其它 铝合金
18 后盖O令 NBR
19 防撞垫 TPU
20 后盖 铝合金
21 磁铁 稀土类

规格

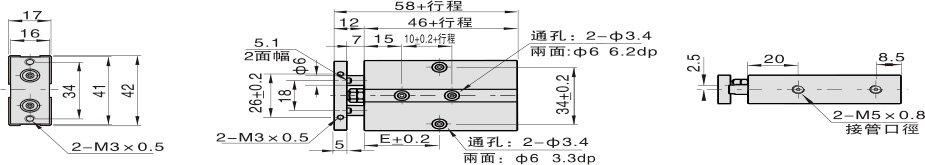

Φ10


行程 10 20 30 40 50 60 70 80 90 100
E 30 30 35 40 45 50 55 60 65 70

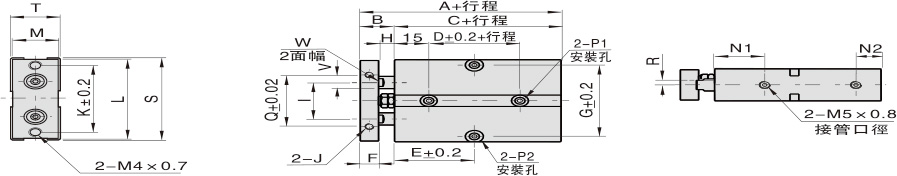

Φ16-Φ25


内径 A B C D 行程≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
25 81 19 62 30 40 40 45 50 50 60 65 70 75 80 92.5 105 117.5 130 10

内径 G H I J K L M N1 N2 P1 P2 Q R S T V W
16 47 7 24 M4X0.7深5 47 53 20 22 11 两边:Φ7.5
深7.2mm
通孔：Φ4.5		 两边:Φ8
深4.5mm
通孔：Φ4.5		 34 3 54 21 8 6.1
20 55 10 28 M4X0.7深5 55 61 24 25 12 44 3.5 52 25 10 8.1
25 66 9 34 M4X0.7深6 66 72 29 27 12 56 6 73 30 12 10.1

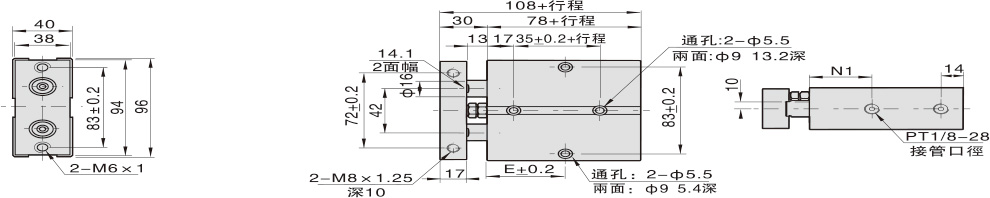

Φ32


行程 10 20 30 40 50 60 70 80 90 100 125 150 175 200
E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
N1 35 40

订购码
