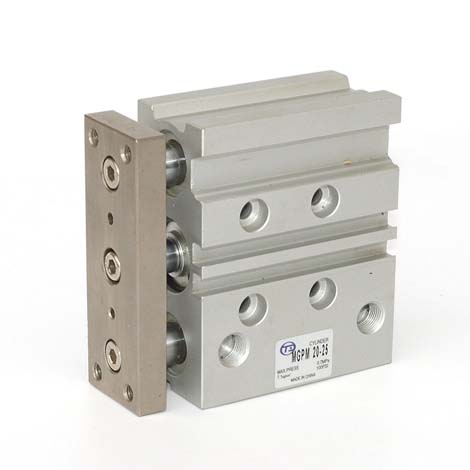

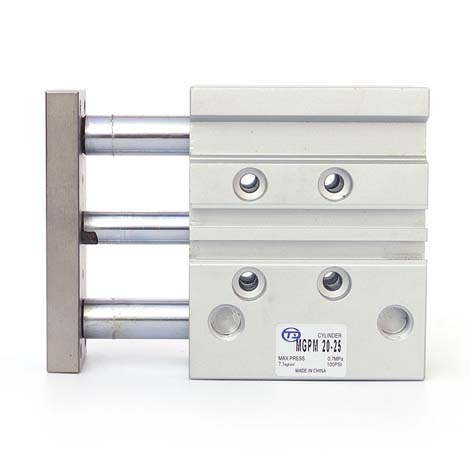

产品名称：MGP三轴气缸
服务热线：0577-57123111
EMAIL：273620184@qq.com
Q Q：

PDF文档下载

产品特性

＊体积小，轻巧。
＊耐扭矩能力强。
＊导向杆的轴承可选择。
＊安装方便。
＊耐横向负载能力强。
＊不回转精度高。
＊滑动轴承或球轴承。
＊二面接管位置可供选择。

规格

缸径mm		12	16	20	25	32	40	50	63	80	100
动作方式		双作用
使用流体		空气
最高使用压力		1.0MPa
最低使用压力		1.2MPa		0.1MPa
环境和流体温度		-10~60℃（但未冻结）
使用活塞速度		50~500mm/s								50~400mm/s
缓冲		两侧橡胶缓冲
接管口径		M5x0.8		1/8				1/4		3/8
轴承		滑动轴承/球轴承
给油		不需要
行程公差范围		0~1.5mm
活塞杆不回转精度	滑动轴承	±0.08°		±0.07°		±0.06°		±0.05°		±0.04°
	球轴承	±0.10°		±0.09°		±0.08°		±0.06°		±0.05°

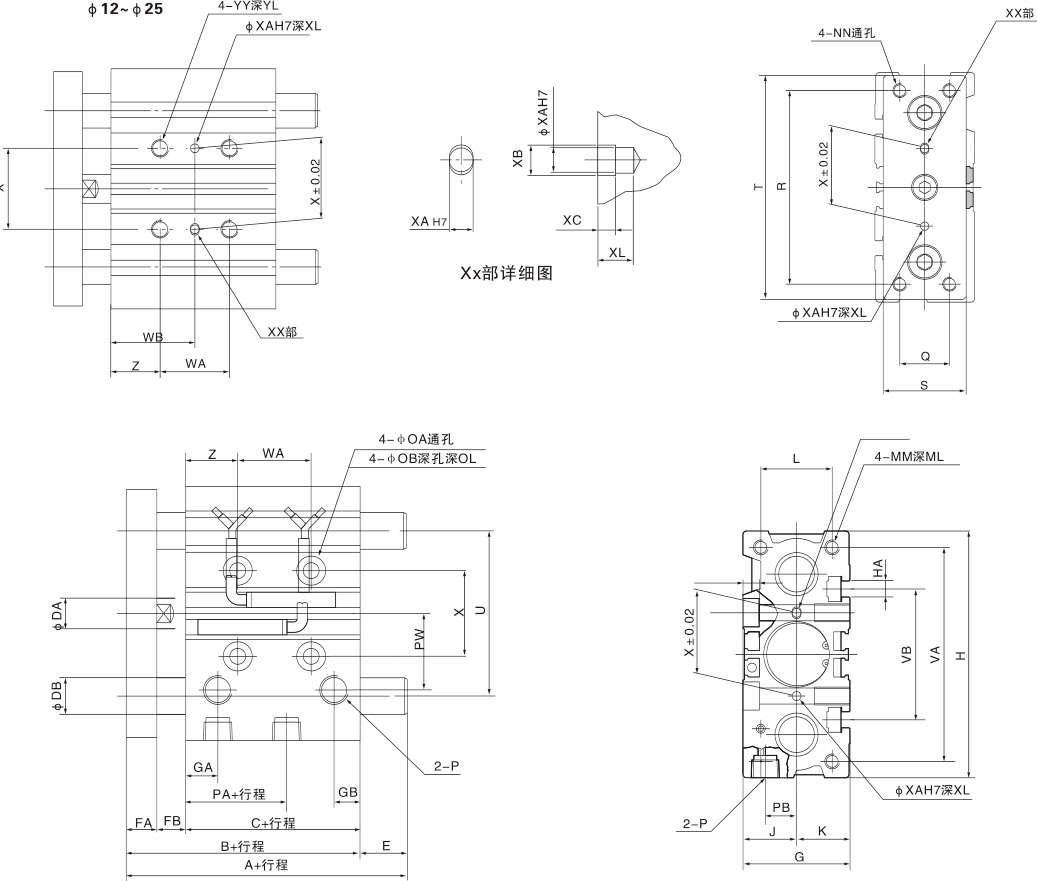

尺寸表

MGPM,MGPL尺寸表

缸径 mm	标准行程 mm	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P	PA	PB	PW	Q
12	10 20 30 40 50 75 100 125 150 175 200 250	42	29	6	8	5	26	11	7.5	58	M4	13	13	18	M4x0.7	10	M4x0.7	4.3	8	4.5	M5x0.8	13	8	18	14
16	10 20 30 40 50 75 100 125 150 175 200 250	46	33	8	8	5	30	11	8	64	M4	15	15	22	M5x0.8	12	M5x0.8	4.3	8	4.5	M5x0.8	15	10	19	16
20	20 30 40 50 75 100 125 150 175 200 250 300 350 400	53	37	10	10	6	36	10.5	8.5	83	M5	18	18	24	M5x0.8	13	M5x0.8	5.6	9.5	5.5	1/8	12.5	10.5	25	18
25	20 30 40 50 75 100 125 150 175 200 250 300 350 400	53.5	37.5	12	10	6	42	11.5	9	93	M5	21	21	30	M6x1.0	15	M6x1.0	5.6	9.5	5.5	1/8	12.5	13.5	28.5	26

缸径 mm	标准行程 mm	R	S	T	U	VA	VB	WA					WB					X	XA	XB	XC	XL	YY	YL	Z
缸径 mm	标准行程 mm	R	S	T	U	VA	VB	30st 以下	30st~ 100st	100st~ 200st	200st~ 300st	300st 以上	30st 以下	30st~ 100st	100st~ 200st	200st~ 300st	300st 以上	X	XA	XB	XC	XL	YY	YL	Z
12	10 20 30 40 50 75 100 125 150 175 200 250	48	22	56	41	50	37	20	40	110	200	-	15	25	60	105	-	23	3	3.5	3	6	M5x0.8	10	5
16	10 20 30 40 50 75 100 125 150 175 200 250	54	25	62	46	56	38	24	44	110	200	-	17	27	60	105	-	24	3	3.5	3	6	M5x0.8	10	5
20	20 30 40 50 75 100 125 150 175 200 250 300 350 400	70	30	81	54	54	44	24	44	120	200	300	29	39	77	117	167	28	3	3.5	3	6	M6x1.0	12	17
25	20 30 40 50 75 100 125 150 175 200 250 300 350 400	78	38	91	64	64	50	24	44	120	200	300	29	39	77	117	167	34	4	4.5	3	6	M6x1.0	12	17

MGPM（滑动轴承）尺寸A,DB,E

缸径（mm）	A			DB	E
缸径（mm）	50st以下	50st~100st	100st以上	DB	50st以下	50st~100st	100st以上
12	42	60.5	85	8	0	18.5	43
16	46	64.5	95	10	0	18.5	49
	50st以下	50st~100st	200st以上		50st以下	50st~100st	200st以上
20	53	84.5	122	12	0	31.5	69
25	53.5	85	122	16	0	31.5	68.5

MGPL（球轴承）尺寸A,DB,E

缸径（mm）	A				DB	E
缸径（mm）	50st以下	50st~100st	100st以上		DB	50st以下	50st~100st	100st以上
12	43	55	85		6	1	13	43
16	49	65	95		8	3	19	49
	30st以下	30st~100st	100st~200st	200st以上		30st以下	30st~100st	100st~200st	200st以上
20	63	80	104	122	10	10	27	51	69
25	69.5	85.5	104.5	122	13	16	32	51	68.5

MGPM,MGPL尺寸表

缸径 mm	标准行程 mm	B	C	DA	FA	FB	G	GA	GB	GC	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P	PA	PB	PW	Q
32	10 20 30 40 50 75 100 125 150 175 200 250 300 350 400	59.5	37.5	16	12	10	48	12.5	9	12.5	112	M6	24	24	34	M8x1.25	20	M8x1.25	6.6	11	7.5	1/8	7	15	34	30
40		66	44	16	12	10	54	14	10	14	120	M6	27	27	40	M8x1.25	20	M8x1.25	6.6	11	7.5	1/8	13	18	38	30
50		72	44	20	16	12	64	14	11	12	148	M8	32	32	46	M10x1.0	22	M10x1.5	8.6	14	9	1/4	9	21.5	47	40
63		77	49	20	16	12	78	16.5	13.5	16.5	162	M10	39	39	58	M10x1.0	22	M10x1.5	8.6	14	9	1/4	14	28	55	50

缸径 mm	R	S	T	U	VA	VB	WA					WB					X	XA	XB	XC	XL	YY	YL	Z
缸径 mm	R	S	T	U	VA	VB	25st 以下	25st~ 100st	100st~ 200st	200st~ 300st	300st 以上	30st 以下	30st~ 100st	100st~ 200st	200st~ 300st	300st 以上	X	XA	XB	XC	XL	YY	YL	Z
32	96	44	110	78	98	63	24	48	124	200	300	33	45	83	121	171	42	4	4.5	3	6	M8x1.25	16	21
40	104	44	118	86	106	72	24	48	124	200	300	34	46	84	122	172	50	4	4.5	3	6	M8x1.25	16	22
50	130	60	146	110	130	92	24	48	124	200	300	36	48	86	124	174	66	5	6	4	8	M10x1.5	20	24
63	130	70	158	124	142	110	28	52	128	200	300	38	50	88	124	174	80	5	6	4	8	M10x1.5	20	24

MGPM（滑动轴承）尺寸A,DB,E

缸径（mm）	A			DB	E
缸径（mm）	50st以下	50st~200st	200st以上	DB	50st以下	50st~2100st	200st以上
32	97	102	140	20	37.5	42.5	80.5
40	97	102	140	20	31	36	74
50	106.5	118	161	25	34.5	46	89
63	106.5	118	161	25	29.5	41	84

MGPL（球轴承）尺寸A,DB,E

缸径（mm）	A				DB	E
缸径（mm）	50st以下	50st~100st	100st~200st	200st以上	DB	50st以下	50st~100st	100st~200st	200st以上
32	81	98	118	140	16	21.5	38.5	58.5	80.5
40	81	98	118	140	16	15	32	52	74
50	93	114	134	161	20	21	42	62	89
63	93	114	134	161	20	16	37	57	84

订购码
