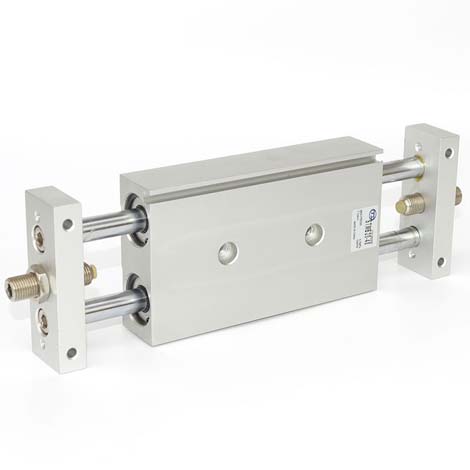

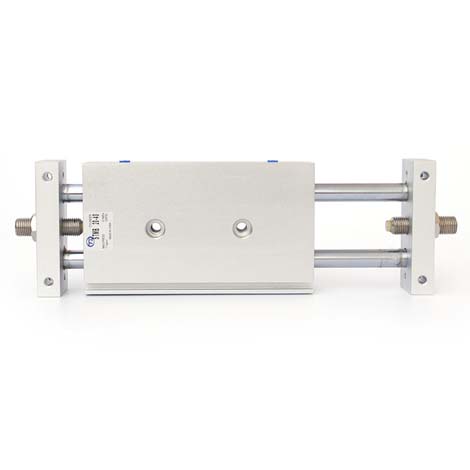

  • 产品名称：STM滑台气缸
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

产品特性

＊ 两种安装固定形式：本体安装或滑块安装。
＊ 双活塞杆结构，使气缸具有较好的抗弯曲及抗扭转性能，可承受较大的运动负载和侧向负载。
＊ 两端防撞垫或油压缓冲器等缓冲装置，可有效减缓撞击速度，延长气缸使用寿命。
＊ 选择耐高温密封材料，可保证气缸在150℃条件下正常工作。

规格

缸径mm 12 16 20 25
动作方式 复动型
使用流体 空气
使用压力范围 0.1~1.0MPa（14-145Psi）
最低使用压力 1.5MPa（215Psi）
环境和流体温度 -10~70℃（但未冻结）
使用活塞速度 30~500mm/s
缓冲形式 无 防撞垫或油压缓冲器
接管口径 M5x0.8 PT1/8
行程公差范围 0~+1.0
行程公差范围 0~1.5mm
不回转精度 ±0.01° ±0.05

行程

内径 mm 标准行程 mm 最大行程 容许行程
10 25 50 75 100 100 150
16 25 50 75 100 125 150 175 200 200 250
20 25 50 75 100 125 150 175 200 250 300
25

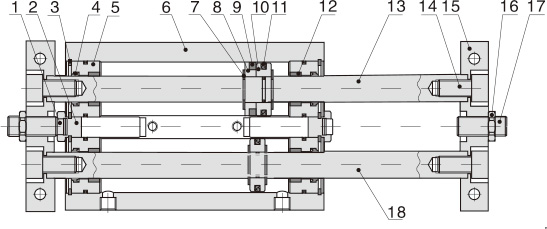

内部结构及主要零件材质

序号 名称 材质
1 防撞垫 NBR
2 螺丝 中碳钢
3 C型环扣 弹簧钢
4 前盖O令 NBR
5 前盖 铝合金
6 本体 铝合金
7 E型扣环 弹簧钢
8 磁铁座 铝合金
9 磁铁 稀土类
10 活塞 铝合金
11 活塞O令 NBR
12 衬套 耐磨材料
13 活塞杆 不锈钢
14 内六角螺丝 中碳钢
15 气缸固定板 中碳钢
16 六角螺帽 中碳钢
17 止付螺丝 中碳钢
18 活塞杆 中碳钢

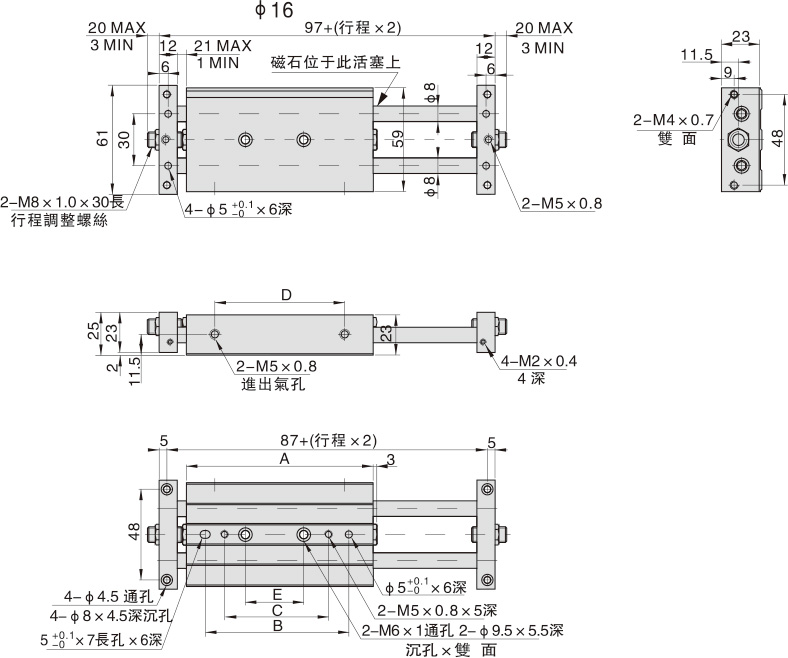

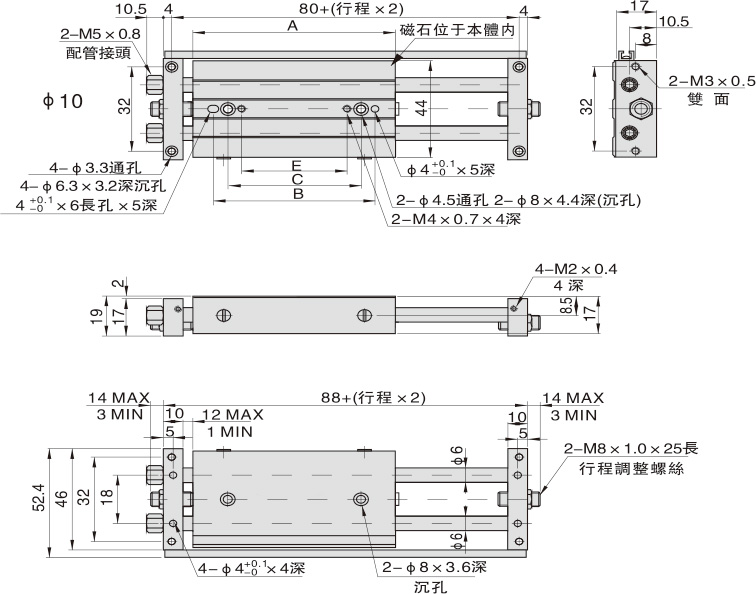

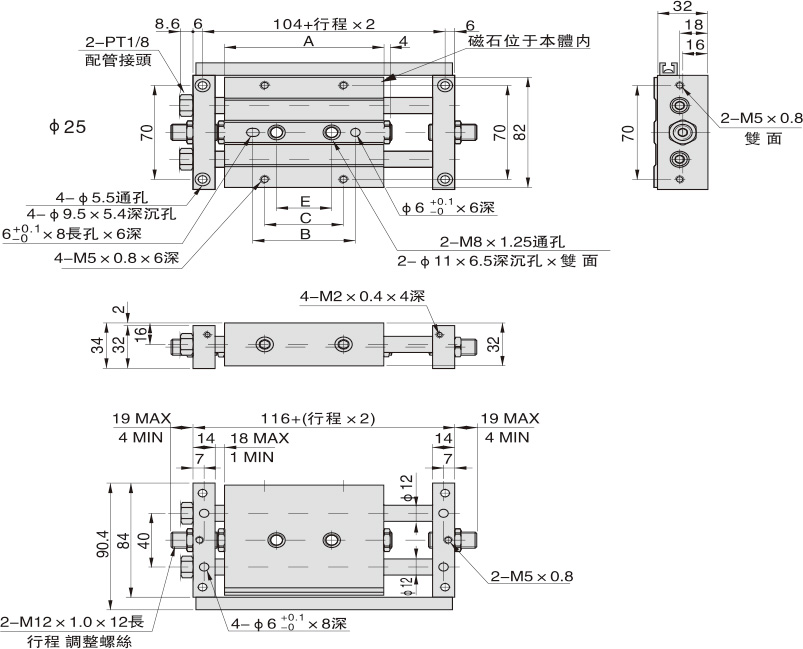

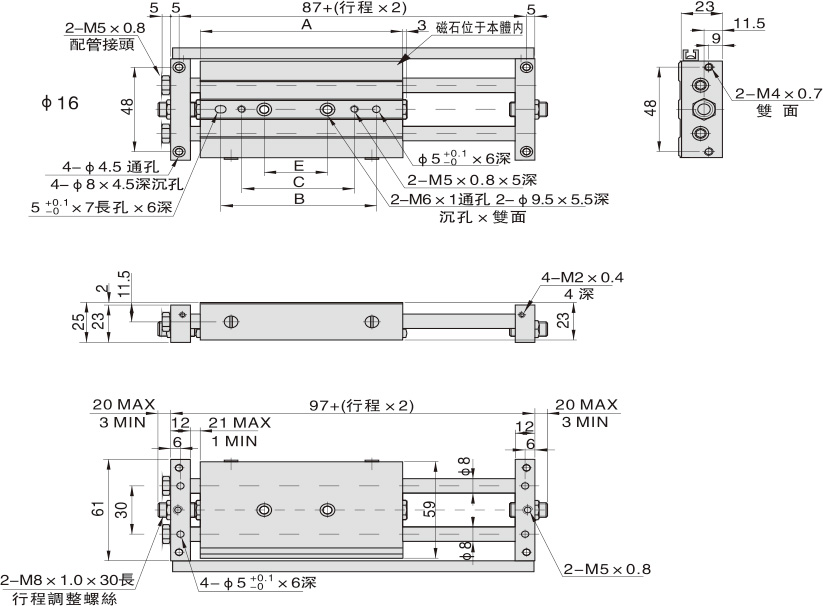

STMB外部规格

符号\行程 25 50 75 100
A 81 106 131 156
B 65 85 85 85
C 35 60 60 60
D 46 71 96 121
E 15 40 40 40



符号\行程 25 50 75 100 125 150 175 200
A 86 111 136 161 186 211 236 261
B 55 80 105 130 150 150 150 150
C - - 75 100 120 120 120 120
D 48 73 98 123 148 173 198 223
E 25 50 45 70 90 90 90 90


符号\行程 25 50 75 100 125 150 175 200 250
A 94 119 144 169 194 219 244 269 319
B 60 85 110 135 150 150 150 150 150
C 50 50 75 75 100 120 120 120 120
D 53 78 103 128 153 178 203 228 278
E 35 45 45 70 90 90 90 90 90



符号\行程 25 50 75 100 125 150 175 200 250
A 101 126 151 176 201 226 251 276 326
B 65 90 115 140 140 140 140 140 140
C 50 50 75 100 100 100 100 100 100
D 50 75 100 125 150 175 200 225 275
E 35 45 45 70 95 100 100 100 100

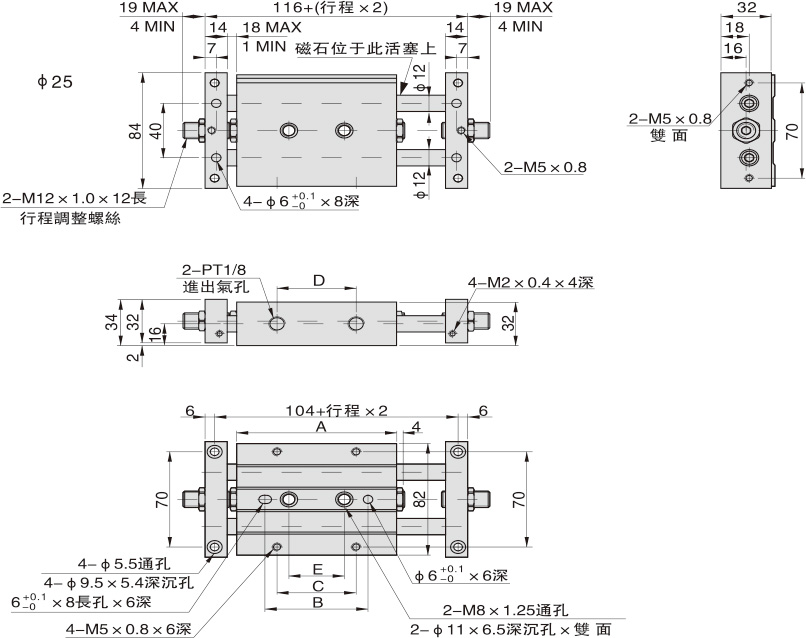

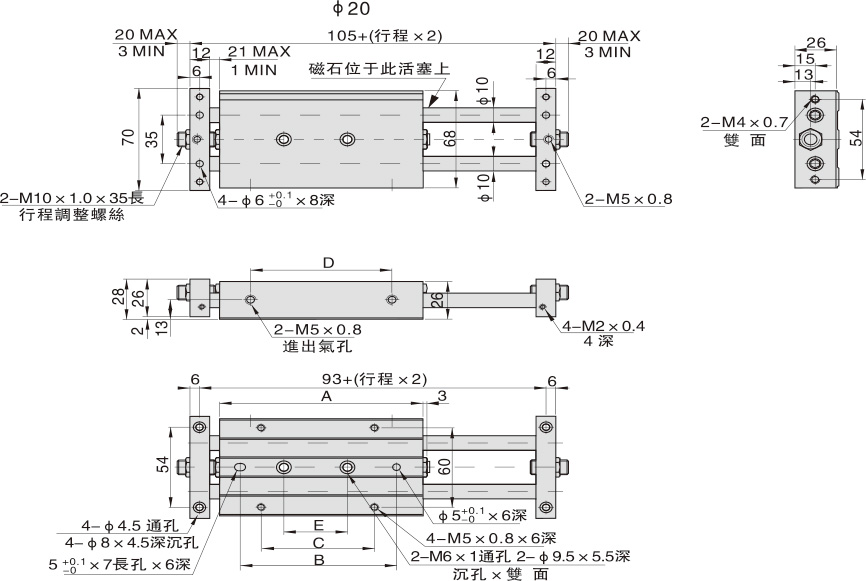

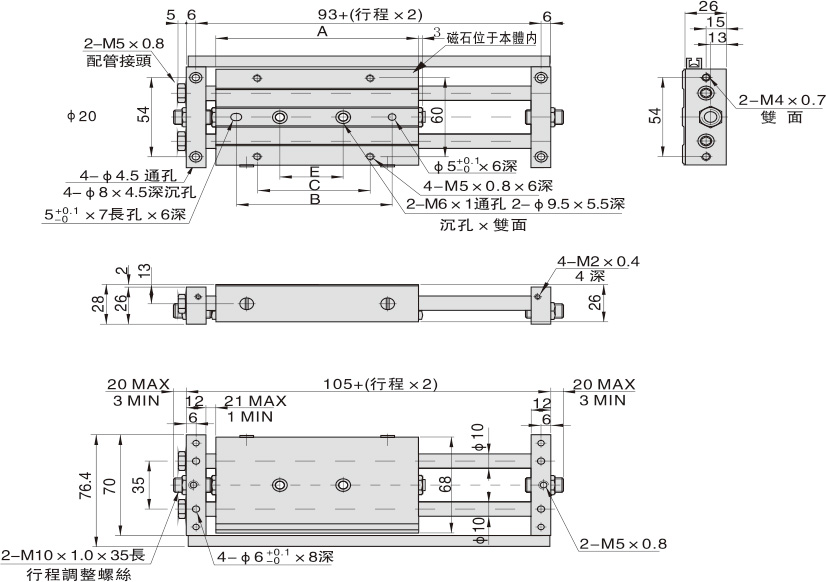

STMS外部规格

符号\行程 25 50 75 100
A 81 106 131 156
B 65 85 85 85
C 35 60 60 60
E 15 40 40 40



符号\行程 25 50 75 100 125 150 175 200
A 86 111 136 161 186 211 236 261
B 55 80 105 130 150 150 150 150
C - - 75 100 120 120 120 120
E 25 50 45 70 90 90 90 90



符号\行程 25 50 75 100 125 150 175 200 250
A 94 119 144 169 194 219 244 269 319
B 60 85 110 135 150 150 150 150 150
C 50 50 75 75 100 120 120 120 120
E 35 45 45 70 90 90 90 90 90



符号\行程 25 50 75 100 125 150 175 200 250
A 101 126 151 176 201 226 251 276 326
B 65 90 115 140 140 140 140 140 140
C 50 50 75 100 100 100 100 100 100
E 35 45 45 70 95 100 100 100 100

订购码
