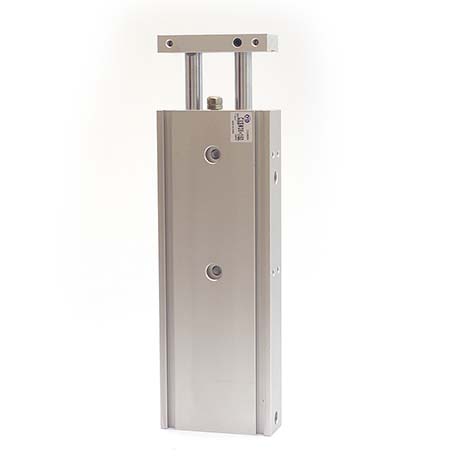

  • 产品名称：CXSM滑台气缸
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

规格

内径mm 6 10 15 20 25 32
动作方式 双作用
使用流体 空气
最高使用压力 0.7MPa
最低使用压力 0.15MPa 0.1MPa 0.05MPa
环境和流体温度 -10~60℃
使用速度范围 50~750mm/s
行程调整范围 0~-5mm
缓冲 两端橡胶缓冲
接管口径 M5x0.8 1/8
使用活塞速度 30~300 30~800 30~700 30~600
结构 双气缸（2倍输出力）
轴承 滑动轴承/球轴承
活塞杆不回
转精度		 滑动轴承 ±0.1°
球轴承 ±0.1°

订购码

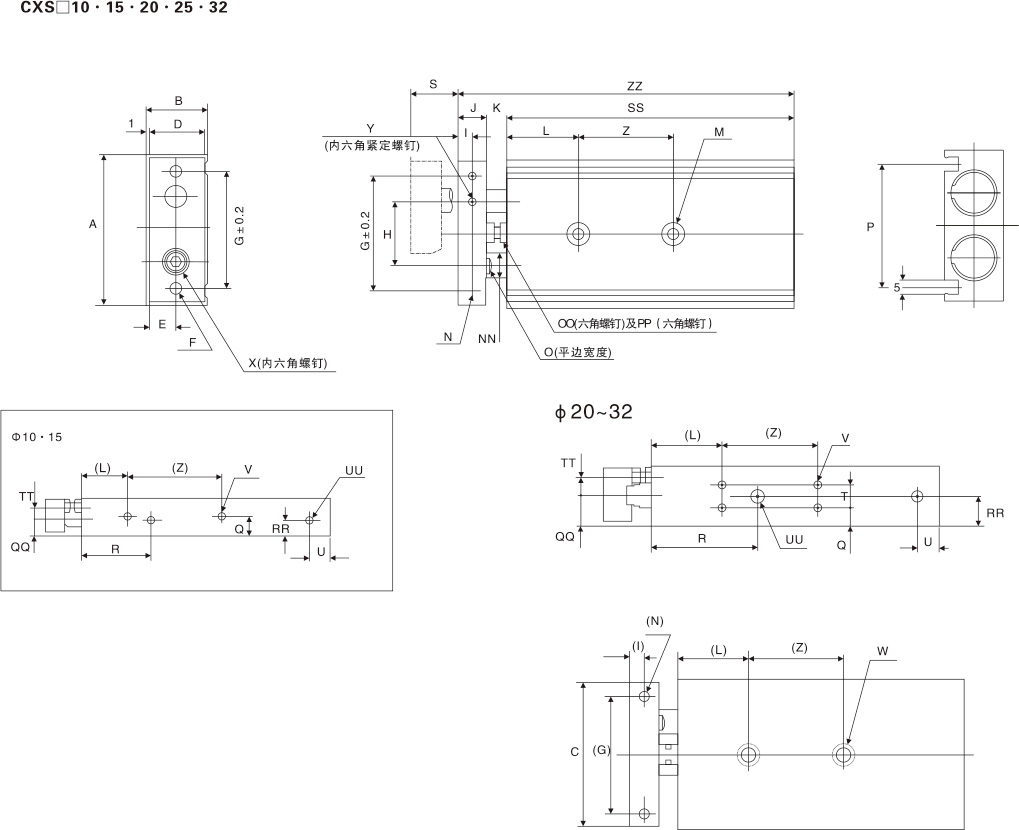

外部规格



行程 10+1/2行程 13+行程 45+行程 58.5+行程
10 15 23 55 68.5
20 20 33 65 78.5
30 25 43 75 88.5
40 30 53 85 98.5
50 35 63 95 108.5


型号 A B C D E F G H I J K L M N NN O OO P PP
10-10 46 17 44 15 7.5 2-M4x0.7
通孔		 35 20 4 8 9 20 2-Φ3.4
通孔
2-Φ6.5
沉孔深度
3.3		 2-M3x0.5
螺纹深度5		 Φ6 5 M4x0.7
x14.5L		 33.6 M4x0.7
10-20
10-30
10-40
10-50
15-10 58 20 56 18 9 2-M5x0.8
通孔		 45 25 5 10 9 30 2-Φ4.3
通孔
2-Φ8
沉孔深度
4.4 		2-M4x0.7
螺纹深度6		 Φ8 6 M4x0.7
x14.5L		 48 M4x0.7
15-20
15-30
15-40
15-50
20-10 64 25 62 23 11.5 2-M5x0.8
通孔		 50 28 6 12 12 30 2-Φ5.5
通孔
2-Φ9.5
沉孔深度
5.3		 2-M4x0.7
螺纹深度6		 Φ10 8 M6x1.0
x18.5L		 53 M6x1.0
20-20
20-30
20-40
20-50
20-75
20-100
25-10 80 30 78 28 14 2-M6x1.0
通孔		 60 35 6 12 12 30 2-Φ6.9
通孔
2-Φ11
沉孔深度
6.3		 2-M5x0.8
螺纹深度7.5		 Φ12 10 M6x1.0
x18.5L		 64 M6x1.0
25-20
25-30
25-40
25-50
25-75
25-100
32-10 98 38 96 36 18 2-M6x1.0
通孔		 75 44 8 16 14 30 2-Φ6.9
通孔
2-Φ11
沉孔深度
6.3		 2-M5x0.8
螺纹深度8		 Φ16 13 M8x1.25
x23L		 76 M8x1.25
32-20
32-30
32-40
32-50
32-75
32-100

DSDS
型号 Q QQ R RR S SS T TT U UU V W X Y Z ZZ
10-10 8.5 7 30 7 10 65 - 5 8 4-M5x0.8
螺纹深度4.5
(接气口)
（对面相同）		 4-M3x0.5
螺纹深度4.5
（对面相同）		 2-M4x0.7
螺纹深度7		 M3x0.5
x10L		 M3x0.5
x5L		 30 82
10-20 20 75 92
10-30 30 85 102
10-40 40 95 40 112
10-50 50 105 122
15-10 10 10 38.5 10 10 70 - 5 8 4-M5x0.8
螺纹深度4.5
(接气口)
（对面相同）		 4-M4x0.7
螺纹深度5
（对面相同）		 2-M5x0.8
螺纹深度8		 M5x0.8
x10L		 M4x0.7
x4L		 25 89
15-20 20 80 99
15-30 30 90 109
15-40 40 100 35 119
15-50 50 110 129
20-10 7.75 12.5 45 7.75 10 80 9.5 6.5 8 4-M5x0.8
螺纹深度4.5
(接气口)
（对面相同）		 8-M4x0.7
螺纹深度6
（对面相同）		 2-M6x1.0
螺纹深度10		 M6x1.0
x12L		 M5x0.8
x5L		 30 104
20-20 20 90 114
20-30 30 100 124
20-40 40 110 40 134
20-50 50 120 144
20-75 75 145 60 169
20-100 100 170 194
25-10 8.5 15 46 15 10 82 13 9 9 4-1/8
螺纹深度6.5
(接气口)
（对面相同）		 8-M5x0.7
螺纹深度7.5
（对面相同）		 2-M8x1.25
螺纹深度12		 M6x1.0
x14L		 M6x1.0
x5L		 30 106
25-20 20 92 116
25-30 30 102 126
25-40 40 112 40 136
25-50 50 122 146
25-75 75 147 60 171
25-100 100 172 196
32-10 9 19 56 19 10 92 20 11.5 10 4-1/8
螺纹深度6.5
(接气口)
（对面相同）		 8-M5x0.8
螺纹深度7.5
（对面相同）		 2-M8x1.25
螺纹深度12		 M8x1.25
x16L		 M8x1.25
x8L		 40 122
32-20 20 102 132
32-30 30 112 142
32-40 40 122 50 152
32-50 50 132 162
32-75 75 175 70 187
32-100 100 182 212
