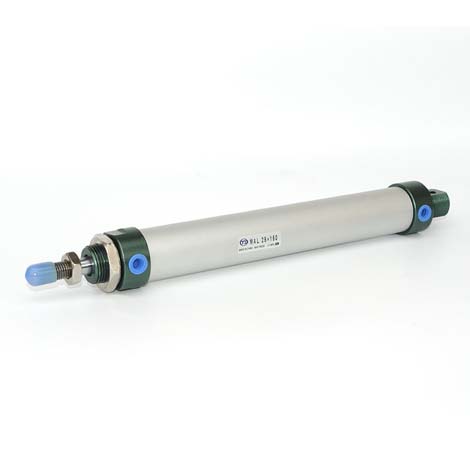

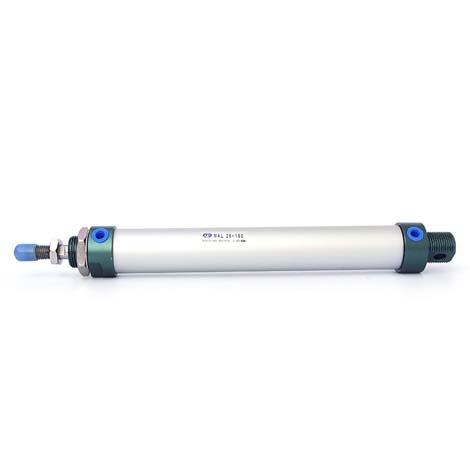

  • 产品名称：MAL迷你气缸
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

产品特性

* 执行亚德客企业标准，采用铝圆管缸体
* 前后盖与缸管采用螺纹连接；
* 活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；
* 前端盖采用自润滑轴承导向，润滑与导向性能好；
* 多种后盖形式，使气缸安装更加方便；
* 多种规格的气缸及气缸安装附件可供客户选择使用；

规格

内径mm 20 25 32 40
动作方式 MSAL、MTAL 单动型
其它 复动型
使用流体 空气
使用压力范围 复动型 0.1~1.0MPa(15~145Psi)
单动型 0.2~1.0MPa(28~145Psi)
保证耐压力 1.5MPa(215Psi)
使用温度范围 -20~70℃
使用速度范围 单动型：50~800mm/s 复动型：30~800mm/s
行程公差范围 0~150（0-1.0）﹥150（0-1.4）
缓冲形式 防撞垫
接管口径 PT1/8 PT1/4

行程

内径mm 标准行程mm 最大行程 容许行程
MAL 20 25 50 75 80 100 125 150 160 175 200 250 300 500 800
25 25 50 75 80 100 125 150
160 175 200 250 300 350
400 450 500		 800 1200
32 800 1200
40 1200 1500
MSAL 20 25 50 75 100 125 150 150 -
25 150 -
32 150 -
40 150 -
MTAL 20 25 50 75 100 100 -
25 100 -
32 100 -
40 100 -
MALD
MALJ		 20 25 50 75 80 100 125 150 160 175 200 200 300
25 25 50 75 80 100 125 150 160 175 200 250 250 300
32 250 300
40 250 300

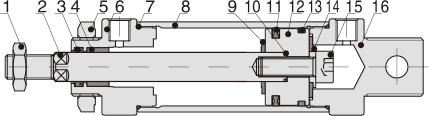

内部结构及主要零件材质


序号 名称 材质
1 螺母 碳钢
2 活塞杆 S45C镀硬铬研磨棒
3 前盖 O令 NBR
4 衬套 耐磨材料
5 前盖螺母 碳钢
6 前盖 铝合金
7 O 型环 NBR
8 铝管 NBR
9 活塞 铝合金
10 活塞 O令 NBR
11 防撞垫片 NBR
12 O 型环 NBR
13 耐磨垫(环） 耐磨材料
14 后垫华司 快削钢
15 六角螺母 碳钢
16 后盖 铝合金

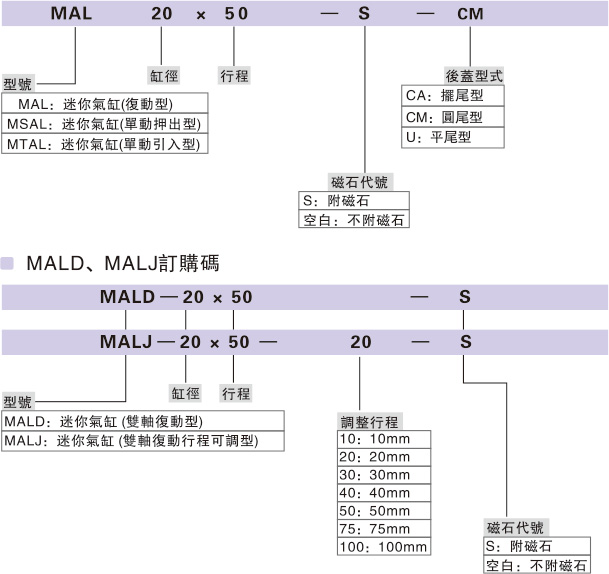

订购码

外部规格

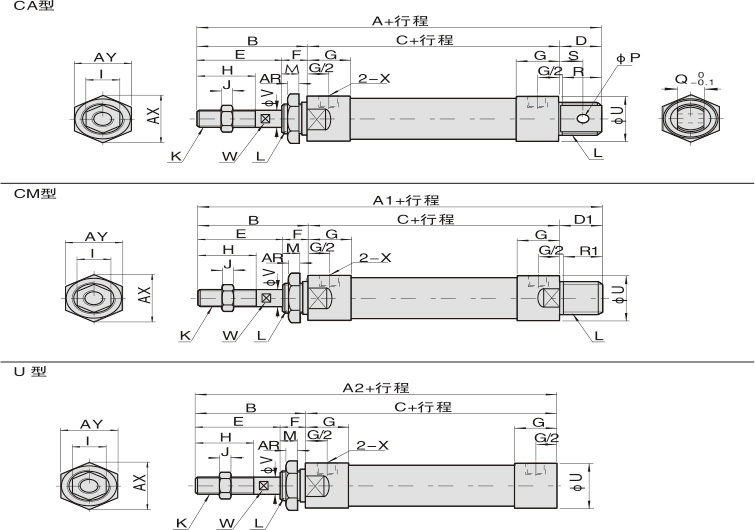

MAL
缸径 A A1 A2 B C D D1 E F G H I J K
20 131 122 110 40 70 21 12 28 12 16 20 12 6 M8x1.25
25 135 128 114 44 70 21 14 30 14 16 22 17 6 M10x1.25
32 141 128 114 44 70 27 14 30 14 16 22 17 6 M10x1.25
40 165 152 138 46 92 27 14 32 14 22 24 17 7 M12x1.25


缸径 L M P Q R R1 S U V W X AR AX AY
20 M22x1.5 10 8 16 19 12 12 29 8 PT1/8 PT1/8 7 33 29
25 M22x1.5 12 8 16 19 12 12 34 10 PT1/8 PT1/8 7 33 29
32 M24x2.0 12 10 16 25 15 15 39.5 12 PT1/8 PT1/8 8 37 32
40 M30x2.0 12 12 20 25 15 15 49.5 16 PT1/8 PT1/4 9 47 41

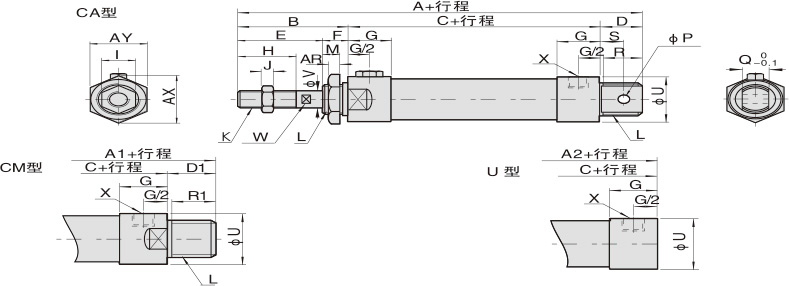

MSAL（φ16~φ40）
符号 A A1 A2 B C D D1 E F
内径 ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≤50 51-100 ≥101
20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14


缸径 G H I J K L M P Q R R1 S U V W X AR AX AY
20 16 20 12 6 M8x1.25 M22x1.5 10 8 16 19 10 12 29 8 6 PT1/8 7 33 29
25 16 22 17 6 M10x1.25 M22x1.5 12 8 16 19 12 12 34 10 8 PT1/8 7 33 29
32 16 22 17 6 M10x1.25 M24x2.0 12 10 16 25 12 15 39.5 12 10 PT1/8 8 37 32
40 22 24 17 7 M12x1.25 M30x2.0 12 12 20 25 12 15 49.5 16 14 PT1/4 9 47 41

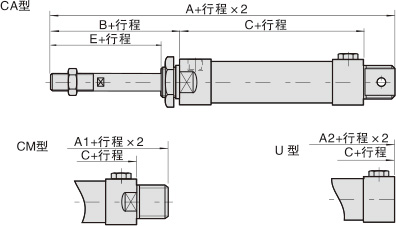

MTAL（φ16~φ40）；MAC（φ20~φ40）
符号 A A1 A2 C
内径 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

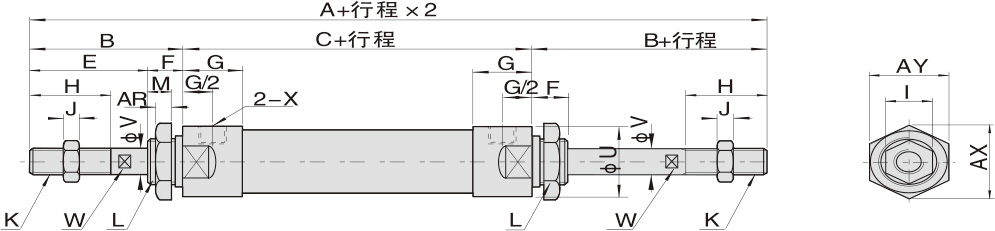

MALD

缸径 A B C E F G H I J K L M U V W X AR AX AY
20 150 40 70 28 12 16 20 12 6 M8x1.25 M22x1.5 10 29 8 6 PT1/8 7 33 29
25 158 44 70 30 14 16 22 17 6 M10x1.25 M22x1.5 12 34 10 8 PT1/8 7 33 29
32 158 44 70 30 14 16 22 17 6 M10x1.25 M24x2.0 12 39.5 12 10 PT1/8 8 37 32
40 184 46 92 32 14 22 24 17 7 M12x1.25 M30x2.0 12 49.5 16 14 PT1/4 9 47 41

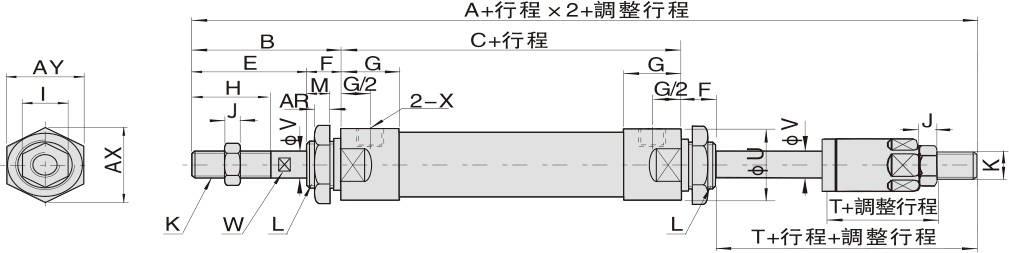

MALJ

缸径 A B C E F G H I J K L M U V W X AR AX AY
20 147 40 70 28 12 16 20 12 6 M8x1.25 M22x1.5 10 29 8 6 PT1/8 7 33 29
25 155 44 70 30 14 16 22 17 6 M10x1.25 M22x1.5 12 34 10 8 PT1/8 7 33 29
32 155 44 70 30 14 16 22 17 6 M10x1.25 M24x2.0 12 39.5 12 10 PT1/8 8 37 32
40 180 46 92 32 14 22 24 17 7 M12x1.25 M30x2.0 12 49.5 16 14 PT1/4 9 47 41
