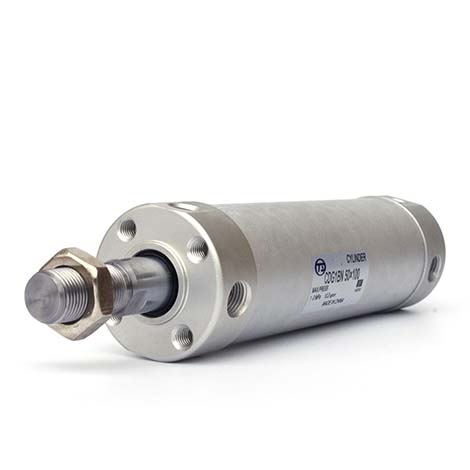

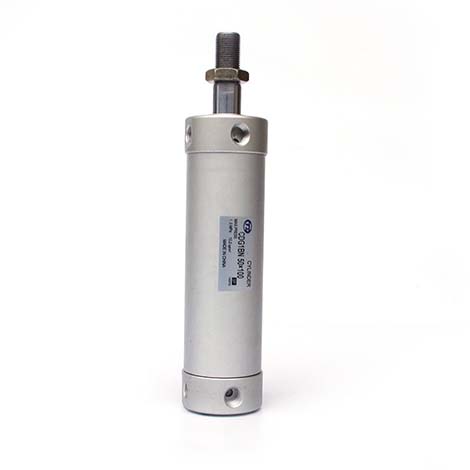

  • 产品名称：CG1多位置安装迷你气缸
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

规格

内径mm 20 25 32 40 50 63 80 100
动作方式 双作用
使用流体 空气
最高使用压力 1.0MPa
最低使用压力 0.05MPa
环境和流体温度 无磁性开关：-10~70℃ 带磁性开关-10~60℃
使用速度范围 50~1000mm/s 50~750mm/s
行程公差范围 0~1000(0-1.4) ~1200(0-1.8) 0~1000(0-1.4) ~1500(0-1.8)
缓冲 橡胶缓冲/气缓冲
接管口径 1/8 1/4 3/8 1/2

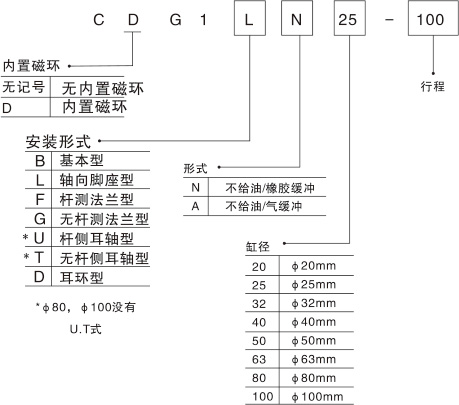

订购码

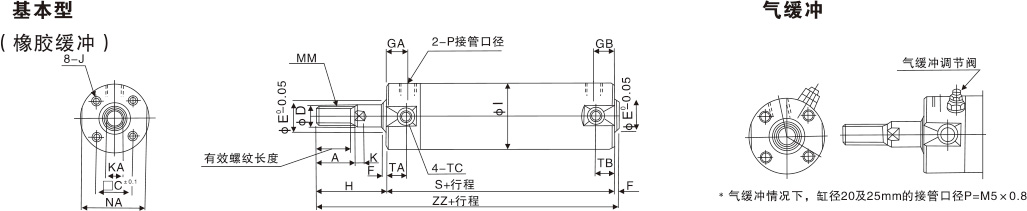

外部规格


缸径 行程范围 纹长度
有效螺		 A C D E F GA GB I J K KA MM NA P S TA TB TC H ZZ
20 ~200 15.5 18 14 8 12 2 12 10 26 M4x0.7深7 4 6 M8x1.25 24 1/8 69 11 11 M5x0.8 35 106
25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5x0.8深7.5 5.5 8 M10x1.25 29 1/8 69 11 11 M6x0.75 40 111
32 ~300 19.5 22 20 12 18 2 12 10 38 M5x0.8深8 5.5 10 M10x1.25 35.5 1/8 71 11 10 M8x1.25 40 113
40 ~300 27 30 26 16 25 2 13 10 47 M6x1深12 6 14 M14x1.5 44 1/8 79 12 10 M10x1.25 50 130
50 ~300 32 35 32 20 30 2 14 12 58 M8x1.25深16 7 18 M18x1.5 55 1/4 90 13 12 M10x1.25 58 150
63 ~300 32 35 38 20 32 2 14 12 72 M10x1.5深16 7 18 M18x1.5 69 1/4 90 13 12 M14x1.5 58 150
80 ~300 37 40 50 25 40 3 20 16 89 M10x1.5深22 10 22 M22x1.5 80 3/8 108 - - - 71 182
100 ~300 37 40 60 30 50 3 20 16 110 M12x1.75深22 10 26 M26x1.5 100 1/2 108 - - - 71 182
