  • 产品名称:ISO6431标准气缸安装附件
  • 服务热线:0577-57123111
  • EMAIL:273620184@qq.com
  • Q Q:
PDF文档下载

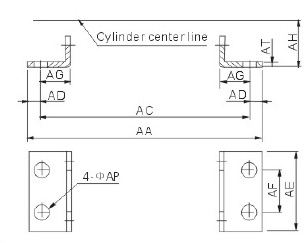

外部尺寸

符号|缸径 32 40 50 63 80 100 125 160 200
AA 158 179 190 209 248 266 290 340 380
AC 142 161 170 185 210 228 250 300 320
AD 8 9 10 12 19 19 20 20 30
AE 47 53 65 75 95 115 140 180 220
AF 32 36 45 50 63 75 90 115 135
AG 24 28 32 32 41 45 45 60 70
AH 32 36 45 50 63 71 90 115 135
AP 7 9 9 9 12 14.5 16.5 18.5 24
AT 3 3 3 3 4 4 6 6 9
